スクリーン印刷吸着プラットフォーム

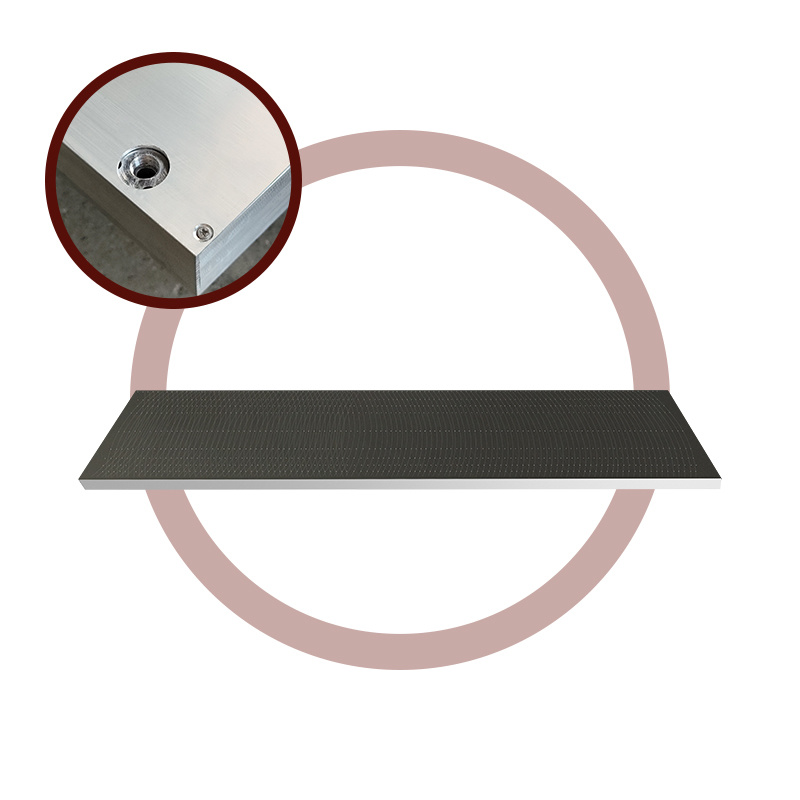

シルクスクリーン印刷機吸着プラットフォーム YM-1300×800×43.5（自動位置決めスロット付き）

キーワード

スクリーン印刷機シリーズ吸着プラットフォーム

所属分類

製品の詳細

シルクスクリーン印刷機吸着プラットフォーム YM-1000*800*43.5（自動位置決めスロット付き）パラメータ ：

プラットフォーム仕様	プラットフォーム厚さ	パネル穴径	パネル穴間距離	パネル材質	接続方式
*100080043.5*	43.5	1.0	20	合金アルミニウム	フランジ
表面処理	平坦度（mm）	パネル厚さ	底板厚さ	吸気口径
硬質酸化処理	0.2	3.0	2.0	Φ50

上記パラメータはお客様が下図に基づきDIY可能です

プラットフォーム仕様	プラットフォーム厚さ	パネル穴径	パネル穴間距離	パネル材質	接続方式
100080043.5はカスタム可能です	25 35.5 42.5 53.5	1.0	15	合金アルミニウム	フランジ
		1.5	20		ねじ口
		2.0
表面処理	平坦度（mm）	パネル厚さ	底板厚さ	吸気口径
硬質酸化処理	<0.20	2	2.0	Φ50 Φ40 Φ30 カスタム可能
光沢アルミ			3.0

銀美真空吸着プラットフォームの特徴：

銀美真空吸着プラットフォームはアルミハニカム構造で、アルミ合金材料を使用して製造されており、表面は非常に高い平坦度を持っています。本プラットフォームはアルミハニカム板の軽量、高強度、高剛性、曲げ・たわみ耐性などの利点に加え、高い平坦度、低いたわみ値、大きな吸着力、耐擦傷・耐摩耗性などの利点も兼ね備えています。詳細な利点は以下の通りです：

1. 大型面の高平坦度

銀美真空吸着プラットフォームの板面サイズは最大2100*3950mmまで対応可能（これを超えるサイズは連結可能）。非常に優れた平坦度とたわみを持ち、平坦度は一般的に20ミクロン以内、最低で10ミクロンに達します。たわみ値は30kgの加重下で10ミクロン未満です。

2. 軽量で高い耐荷重性

銀美真空吸着プラットフォームは高品質のアルミハニカム構造を採用し、全てアルミ合金材料を使用しており、1平方メートルあたりの密度は約25〜35kgです。30kgの荷重でも変形しません。

3. 大きな吸引力と均一な吸引力

銀美真空吸着プラットフォームは最適化設計されており、プラットフォームの各性能に影響を与えず、任意の位置で大きく均一な吸引力を実現しています。

4. 耐擦傷・耐摩耗性

銀美真空吸着プラットフォームの板面は複数の処理工法があり、フッ素樹脂PVDF粉体塗装、陽極酸化、硬質酸化があり、用途に応じて選択可能です。中でも硬質酸化処理は最も耐擦傷・耐摩耗性に優れ、表面硬度はHV500-700に達します。

5. カスタム対応

銀美真空吸着プラットフォーム お客様のニーズに応じてオーダーメイド可能で、プラットフォームの仕様サイズ、穴径と穴間距離、吸気面積、吸気口径、吸気口数、接続方式、任意の区分け、単独吸気または非吸気など全てカスタム可能です。

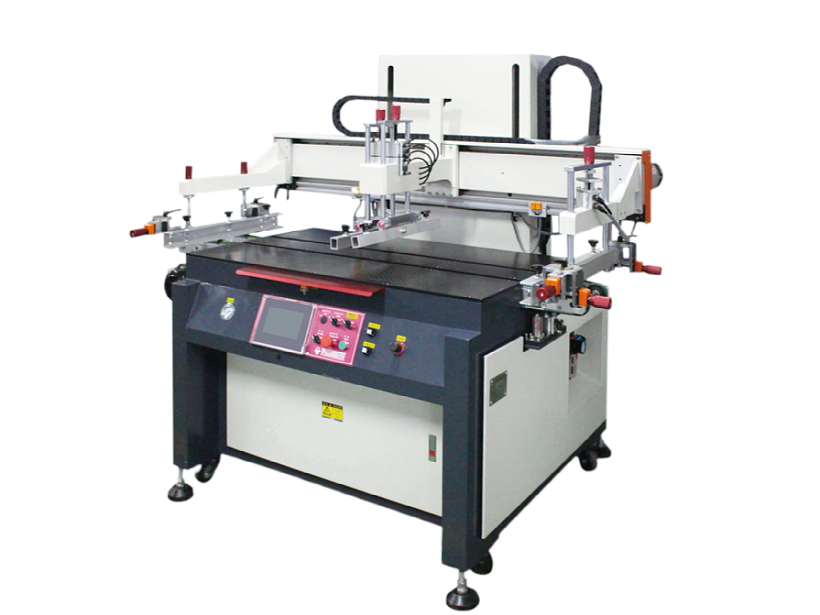

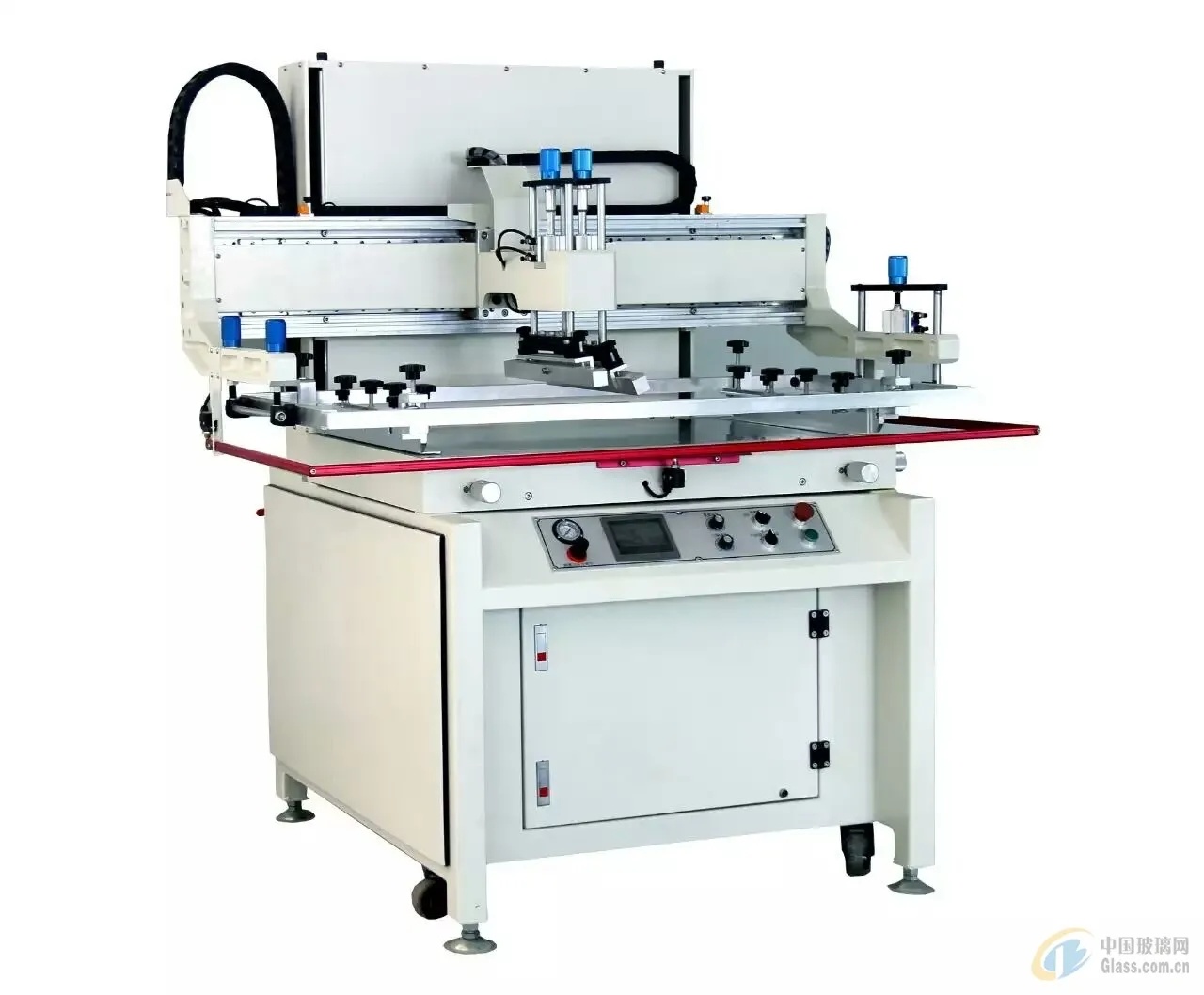

適用事例：（自動シルクスクリーン印刷機、数値制御シルクスクリーン印刷機など）
