製品センター

精工品質・精進

デジタルプリント機吸着台（グリッドスロット）

パネル開槽真空吸着プラットフォーム3350×350×43.5（S溝、縦溝、網溝）

キーワード

プリンターシリーズ吸着プラットフォーム

所属分類

製品の詳細

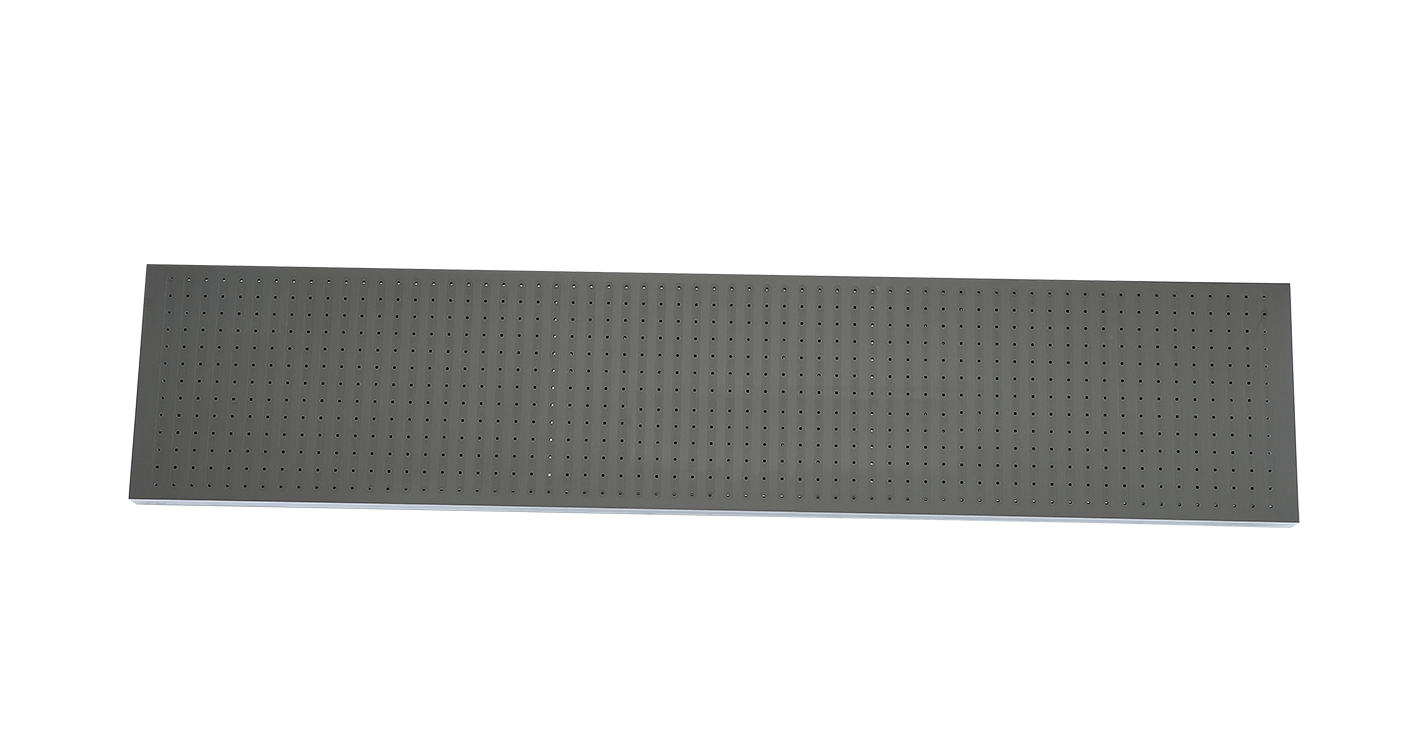

デジタルプリント機吸着台（グリッドスロット）

デジタルプリント機吸着台（Sスロット）

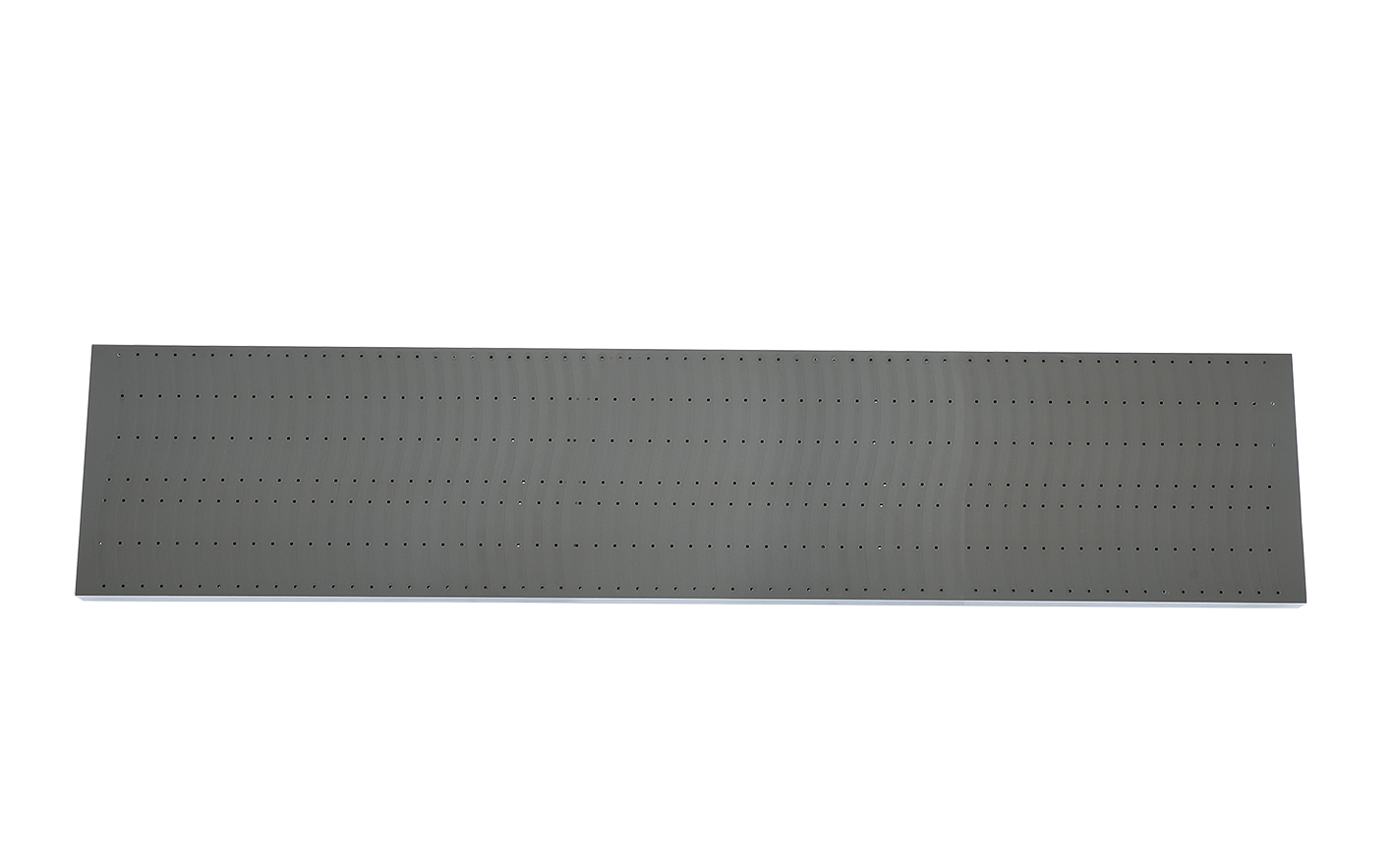

デジタルプリント機吸着台（縦スロット）

パネルスロット真空吸着プラットフォーム3350*350*43.5パラメータ

銀美吸着台仕様	銀美吸着台の厚さ	パネルの穴径	パネルの穴間距離	パネルの材質	接続方式
335035043.5	43.5	2.0	20	合金アルミニウム	フランジ
表面処理	平坦度MM	パネルの厚さ	底板の厚さ	吸気口径
硬質酸化処理	≤0.20	3.0	2.0	Φ50

上記パラメータはお客様が下図に基づいて自由に調整可能です DIY

銀美吸着台仕様	銀美吸着台の厚さ	パネルの穴径	パネルの穴間距離	パネルの材質	接続方式
335035043.5 カスタマイズ可能	25.0 35.5 42.5 53.5	1.0	15	合金アルミニウム	フランジ
		1.5	20		ねじ口
		2.0
表面処理	平坦度MM	パネルの厚さ	底板の厚さ	吸気口径
硬質酸化処理	≤0.20	2.0	2.0	Φ50 Φ40 Φ30 カスタマイズ可能
光沢アルミニウム

銀美精工真空吸着プラットフォームの特徴：

銀美精工真空吸着プラットフォームはアルミハニカム構造で、アルミ合金材料を使用して製造されており、表面は非常に高い平坦度を持っています。本プラットフォームはアルミハニカム板の軽量、高強度、高剛性、曲げ・たわみ耐性などの利点に加え、高い平坦度、小さいたわみ値、大きな吸着力、耐擦傷性・耐摩耗性などの利点も兼ね備えています。詳細な利点は以下の通りです：

1. 大きな板面の高い平坦度

銀美精工真空吸着プラットフォームの板面サイズは2100*3950mmまで対応可能（これを超えるサイズは連結可能）。平坦度は一般的に20ミクロン以内に制御され、30kgの加力下でのたわみ値は10ミクロン未満です。

2. 軽量で高い耐荷重性

銀美精工真空吸着プラットフォームはアルミハニカム構造を採用し、全てアルミ合金材料を使用しており、1平方メートルあたりの密度は約25〜35kgです。30kgの荷重でも変形しません。

3. 大きな吸引力と均一な吸引力

銀美精工真空吸着プラットフォームは最適化設計により、プラットフォームの各性能に影響を与えず、任意の位置で大きく均一な吸引力を実現しています。

4. 耐擦傷性・耐摩耗性

銀美精工真空吸着プラットフォームの板面は複数の処理工法があり、フッ素樹脂PVDF粉体塗装、陽極酸化、硬質酸化があり、実際のニーズに応じて選択可能です。硬質酸化処理の表面硬度はHV500-700に達します。

5. カスタマイズ可能

銀美精工真空吸着プラットフォームはお客様のニーズに応じてオーダーメイド可能で、プラットフォームの仕様サイズ、穴径と穴間距離、吸気面積、吸気口径、吸気口数、接続方式、任意の区画分け、単独吸気または非吸気などすべてカスタマイズ可能です。

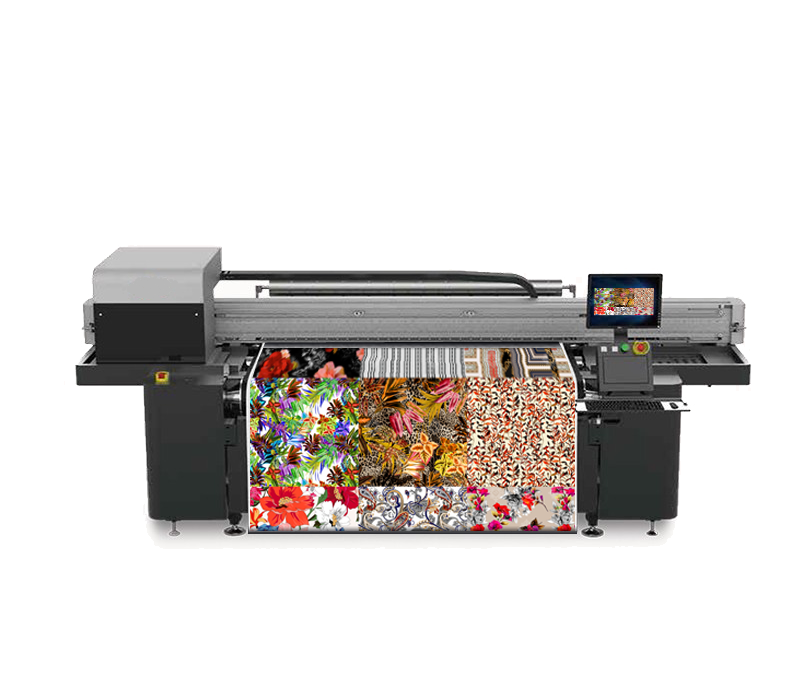

適用事例：（デジタルプリント機、自動化設備など）
