シルクスクリーン印刷機吸着プラットフォームA

スクリーン印刷機吸着プラットフォーム YM-1300*800*42.5 銀美精工スクリーン印刷プラットフォーム(直穴0.8)


キーワード

スクリーン印刷機シリーズ吸着プラットフォーム



製品の詳細


スクリーン印刷機吸着プラットフォーム YM-1300*800*42.5 銀美精工シルク印刷プラットフォームパラメータ

プラットフォーム仕様

プラットフォーム厚さ

パネル穴径

パネル穴間距離

パネル材質

接続方式

1300*800*42.5

       42.5

0.8

20

合金アルミニウム

フランジ

表面処理

平坦度(mm)

パネル厚さ

底板厚さ

吸気口径



硬質酸化処理

0.2

2.0

2.0

Φ50



上記パラメータはお客様が下図に基づきDIY可能です

プラットフォーム仕様

プラットフォーム厚さ

パネル穴径

パネル穴間距離

パネル材質

接続方式

1300*800*42.5はカスタム可能です

25

35.5

42.5

53.5

1.0

15

合金アルミニウム

フランジ

1.5

20



ねじ口

2.0







表面処理

平坦度(mm)

パネル厚さ

底板厚さ

吸気口径



硬質酸化処理

<0.20

2

2.0

Φ50

Φ40

Φ30

カスタム可能



光沢アルミニウム





3.0


















銀美真空吸着プラットフォームの特徴:



銀美真空吸着プラットフォームはアルミハニカム構造で、アルミ合金材料を使用し製作されており、表面は非常に高い平坦度を持っています。本プラットフォームはアルミハニカム板の軽量、高強度、高剛性、曲げ・たわみ耐性などの利点に加え、高い平坦度、低たわみ値、大きな吸着力、耐擦傷・耐摩耗性などの利点も兼ね備えています。詳細な利点は以下の通りです:

1. 大型面の高平坦度

銀美真空吸着プラットフォームの板面サイズは最大2100*3950mmまで対応可能(これを超えるサイズは連結可能)。優れた平坦度とたわみ特性を持ち、平坦度は一般的に20ミクロン以内、最低で10ミクロンに達します。たわみ値は30kgの加重下で10ミクロン未満です。

2. 軽量で高耐荷重

銀美真空吸着プラットフォームは高品質のアルミハニカム構造を採用し、全てアルミ合金材料を使用しています。1平方メートルあたりの密度は約25〜35kgで、30kgの荷重に耐えて変形しません。

3. 大きな吸引力と均一な吸引力

銀美真空吸着プラットフォームは最適化設計されており、プラットフォームの各性能に影響を与えず、任意の位置で大きく均一な吸引力を実現します。

4. 耐擦傷・耐摩耗性

銀美真空吸着プラットフォームの板面は複数の処理工法があり、フッ素樹脂PVDF粉体塗装、陽極酸化、硬質酸化があります。用途に応じて選択可能で、硬質酸化処理は最も耐擦傷・耐摩耗性に優れ、表面硬度はHV500-700に達します。

5. カスタム対応

銀美真空吸気プラットフォーム お客様のニーズに応じてオーダーメイド可能で、プラットフォームの仕様サイズ、穴径と穴間距離、吸気面積、吸気口径、吸気口数、接続方式、任意の区分、単独吸気または非吸気など全てカスタム可能です。

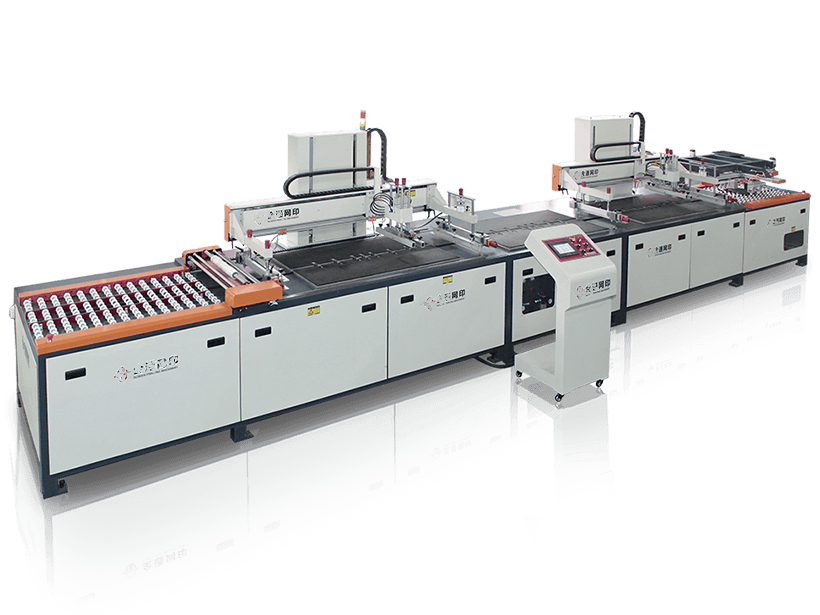

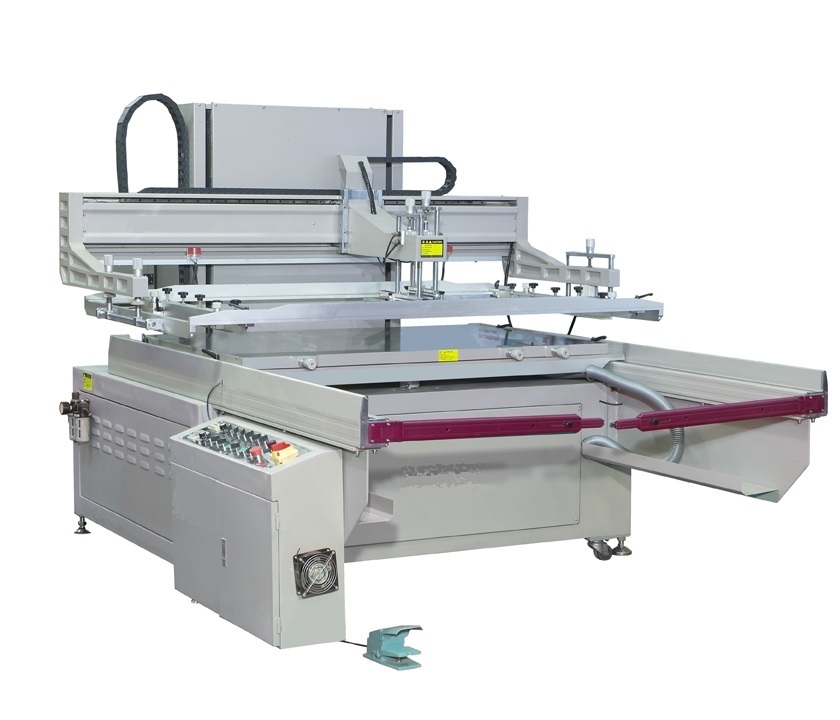

適用事例:(自動化スクリーン印刷機、数値制御スクリーン印刷機など)
