ステンレス吸着プラットフォーム

1. 超高精度の平面で、吸着力が強く均一です。 2. パネル材料はステンレス鋼で、硬度が高く、傷や摩耗に強いです。 3. 内部はハニカム構造で、構造強度が高く安定しています。

キーワード

ステンレス鋼、プラットフォーム、吸着、パネル、真空、吸引

所属分類

切断機吸着プラットフォーム

関連製品

製品コンサルティング

製品の詳細

銀美真空吸着プラットフォームステンレス切断機吸着プラットフォームのパラメータは以下の通りです:

銀美吸着台仕様	銀美吸着台の厚さ	パネルの穴径	パネルの穴間距離	パネルの材質	接続方式
1300100042.5	42.5	2.0	20	ステンレス	フランジ
表面処理	平坦度（mm）	パネルの厚さ	底板の厚さ	吸気口径
	≤0.20	2.0	2.0	Φ50

上記のパラメータはお客様が下図に基づいてDIY可能です

銀美吸着台仕様	銀美吸着台の厚さ	パネルの穴径	パネルの穴間距離	パネルの材質	接続方式
1300100042.5 カスタマイズ可能	25.0 35.5 42.5 53.5	1.0	15	ステンレス	フランジ
		1.5	20		ねじ口
		2.0
表面処理	平坦度（mm）	パネルの厚さ	底板の厚さ	吸気口径
	≤0.20	2.0	2.0	Φ50 Φ40 Φ30 カスタマイズ可能

銀美精工真空吸着プラットフォームの特徴：

銀美精工真空吸着プラットフォームはアルミハニカム構造で、アルミ合金材料を使用し、表面は非常に高い平坦度を持っています。本プラットフォームはアルミハニカム板の軽量、高強度、高剛性、曲げ・たわみ耐性などの利点に加え、高い平坦度、小さいたわみ値、大きな吸着力、耐擦傷性・耐摩耗性などの利点も兼ね備えています。詳細な利点は以下の通りです:

1. 大きな板面の高い平坦度

銀美精工真空吸着プラットフォームの板面サイズは2100*3950mmまで対応可能（これを超えるサイズは連結可能）。平坦度は一般的に20ミクロン以内に制御され、30kgの加力下でのたわみ値は10ミクロン未満です。

2. 軽量で高い耐荷重性

銀美精工真空吸着プラットフォームはアルミハニカム構造を採用し、ステンレスパネルを使用しており、1平方メートルあたりの密度は約25〜35kgです。30kgの荷重でも変形しません。

3. 大きな吸引力と均一な吸引力

銀美精工真空吸着プラットフォームは最適化設計により、プラットフォームの各性能に影響を与えず、任意の位置で大きく均一な吸引力を確保しています。

4. 耐擦傷性・耐摩耗性

銀美精工真空吸着プラットフォームの板面は複数の処理工法があり、フッ素樹脂PVDF粉体塗装、陽極酸化、硬質酸化があり、用途に応じて選択可能です。硬質酸化処理の表面硬度はHV500-700に達します。

5. カスタマイズ可能

銀美精工真空吸着プラットフォームはお客様のニーズに応じてオーダーメイド可能で、プラットフォームの仕様サイズ、穴径と穴間距離、吸気面積、吸気口径、吸気口数、接続方式、任意の区画分け、単独吸気または非吸気などすべてカスタマイズ可能です。

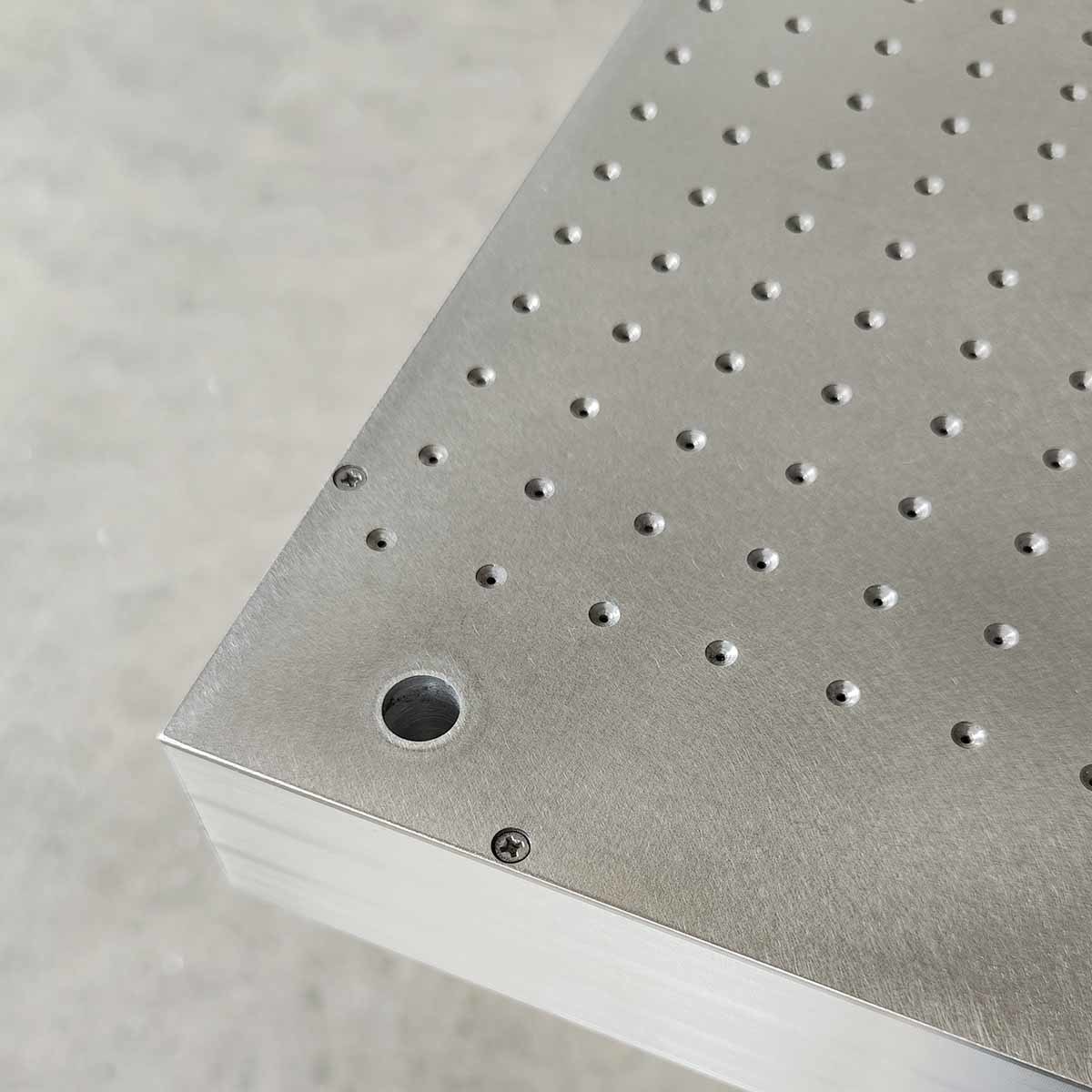

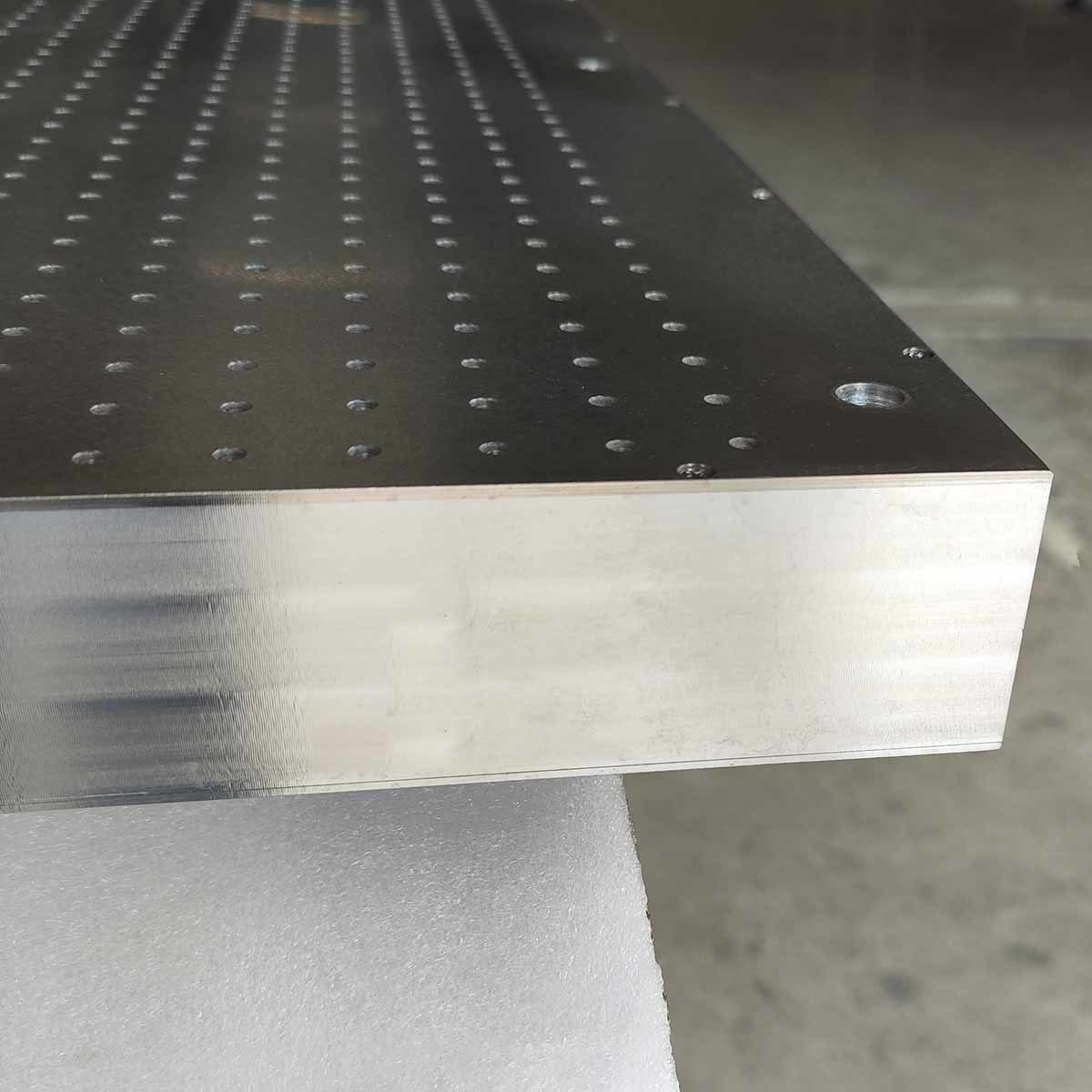

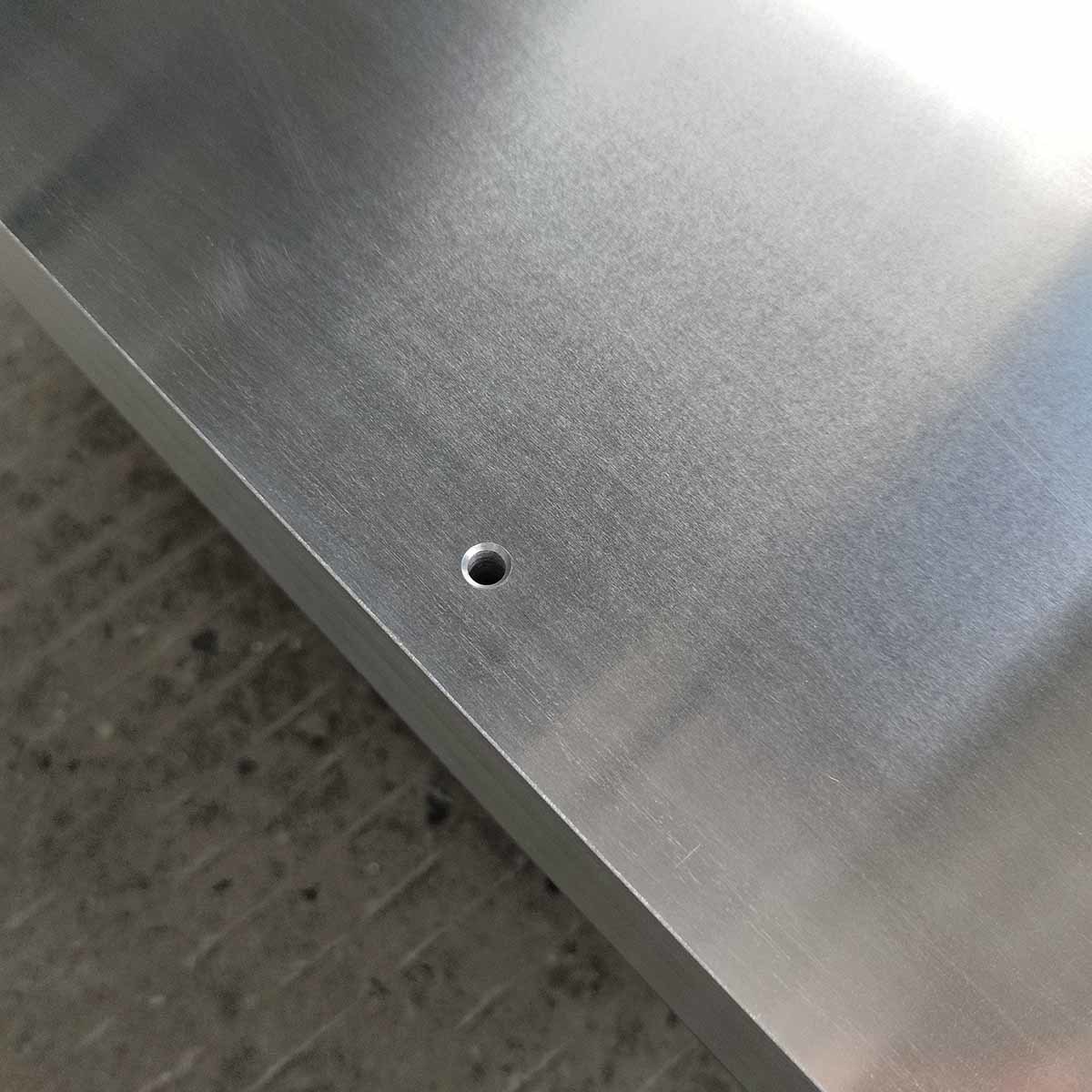

---ステンレス吸着プラットフォームの詳細展示---

1. 超高精度平面、吸着力が大きく均一。
