マイクロポア吸着プラットフォーム

微孔吸着プラットフォームYM-1000*700*35.5(直径0.1-0.6)


キーワード

他のプラットフォーム



製品の詳細


マイクロポア吸着プラットフォーム YM-1000*700*35.5 パラメータ

プラットフォーム仕様

プラットフォーム厚さ

パネル孔径

パネルピッチ

パネル材質

接続方式

1000*700*35.5

35.5

0.2

20

合金アルミニウム

フランジ

表面処理

平坦度 ミリメートル

パネル厚さ

底板厚さ

吸気口径



硬質酸化処理

0.2未満

2.0

2.0

Φ50



上記パラメータはお客様が下図に基づきDIY可能です

プラットフォーム仕様

プラットフォーム厚さ

パネル孔径

パネルピッチ

パネル材質

接続方式

1000*700*35.5はカスタム可能

25

35.5

42.5

53.5

1.0

15

合金アルミニウム

フランジ

1.5

20



ねじ口

2.0







表面処理

平坦度 ミリメートル

パネル厚さ

底板厚さ

吸気口径



硬質酸化処理

<0.20

2

2.0

Φ50

Φ40

Φ30

カスタム可能



フッ素樹脂コーティング





3.0



光沢アルミニウム














銀美真空吸着プラットフォーム 特徴:



銀美真空吸着プラットフォームはアルミハニカム構造で、アルミ合金材料を使用し、表面は非常に高い平坦度を持っています。本プラットフォームはアルミハニカム板の軽量、高強度、高剛性、曲げ・たわみ耐性などの利点に加え、高い平坦度、低たわみ値、大きな吸着力、耐擦傷・耐摩耗性などの利点も兼ね備えています。詳細な利点は以下の通りです:

1. 大面積高平坦度

銀美真空吸着プラットフォーム パネルサイズは最大2100*3950mm(これを超えるサイズは連結可能)。非常に優れた平坦度とたわみを持ち、平坦度は一般的に20ミクロン以内、最低で10ミクロンに達します。たわみ値は30kgの加重下で10ミクロン未満です。

2. 軽量で高耐荷重

銀美真空吸着プラットフォーム 高品質のアルミハニカム構造を採用し、全てアルミ合金材料を使用。1平方メートルあたりの密度は約25-35kg。30kgの荷重でも変形しません。

3. 大きな吸引力と均一な吸引力

銀美真空吸着プラットフォーム 最適化設計により、プラットフォームの各性能に影響を与えず、任意の位置で大きく均一な吸引力を実現しています。

4. 耐擦傷・耐摩耗性

銀美真空吸着プラットフォーム パネル表面には複数の処理工法があり、フッ素PVDF粉体塗装、陽極酸化、硬質酸化があり、用途に応じて選択可能。硬質酸化処理は最も耐擦傷・耐摩耗性に優れ、表面硬度はHV500-700に達します。

5. カスタム対応

銀美真空吸着プラットフォーム お客様のニーズに応じてオーダーメイド可能で、プラットフォームの仕様サイズ、孔径とピッチ、吸気面積、吸気口径、吸気口数、接続方式、任意の区画分け、単独吸気または非吸気など全てカスタム可能です。







銀美真空吸気プラットフォーム内部構造ビデオ

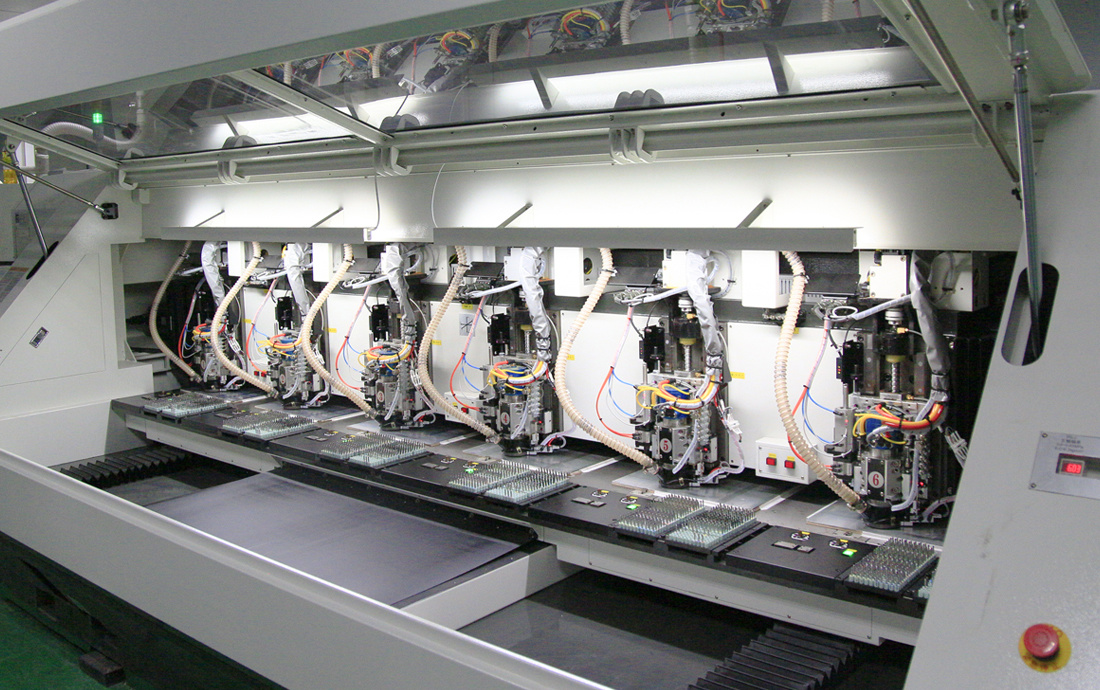

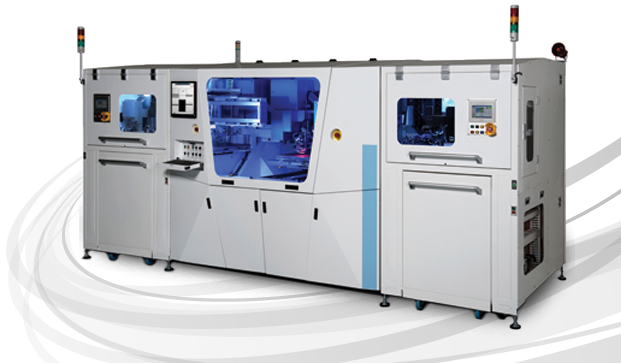

応用事例:(PCB加工装置、自動化装置など)
