円形吸着プラットフォーム

銀美吸台円形吸着プラットフォームD800(円形、円環)


キーワード

他のプラットフォーム



製品の詳細


銀美吸着台丸型吸着プラットフォームD800パラメータ:

丸台直径:800           丸台厚さ:44.5

パネル孔径:1.0           パネルピッチ:20 *20

パネル材質:アルミ合金         接続方式:フランジ∅50

表面処理:硬質酸化           平坦度:0.20mm

面、底板厚さ:2.0mm





銀美真空吸着プラットフォームの特徴:



銀美真空吸着プラットフォームはアルミハニカム構造で、アルミ合金材料を使用し、表面は非常に高い平坦度を持っています。本プラットフォームはアルミハニカム板の軽量、高強度、高剛性、曲げ抵抗、たわみ抵抗などの利点に加え、高い平坦度、低たわみ値、大きな吸着力、耐擦傷・耐摩耗性などの利点も兼ね備えています。詳細な利点は以下の通りです:

1. 大面積高平坦度

銀美真空吸着プラットフォームの板面サイズは最大2100*3950mm(これを超えるサイズは連結可能)です。非常に優れた平坦度とたわみを持ち、平坦度は一般的に25ミクロン以内に制御され、最低で10ミクロンに達します。たわみ値は30kgの加力下で10ミクロン未満です。

2. 軽量で高荷重承載

銀美真空吸着プラットフォームは高品質のアルミハニカム構造を採用し、全てアルミ合金材料を使用しています。1平方メートルあたりの密度は約25-35kgで、30kgの荷重に対して変形しません。

3. 大きな吸引力と均一な吸引力

銀美真空吸着プラットフォームは最適化設計により、プラットフォームの各性能に影響を与えず、任意の位置で大きく均一な吸引力を実現しています。

4. 耐擦傷・耐摩耗性

銀美真空吸着プラットフォームの板面は複数の処理工法があり、フッ素樹脂PVDF粉体塗装、陽極酸化、硬質酸化があります。用途に応じて選択可能で、硬質酸化工法は最も耐擦傷・耐摩耗性に優れ、表面硬度はHV500-700に達します。

5. カスタムメイド対応

銀美真空吸着プラットフォーム お客様のニーズに応じてオーダーメイド可能で、プラットフォームの規格サイズ、孔径と孔ピッチ、吸着面積、吸着口径、吸着口数、接続方式、任意の区分、単独吸着または非吸着など全てカスタマイズ可能です。

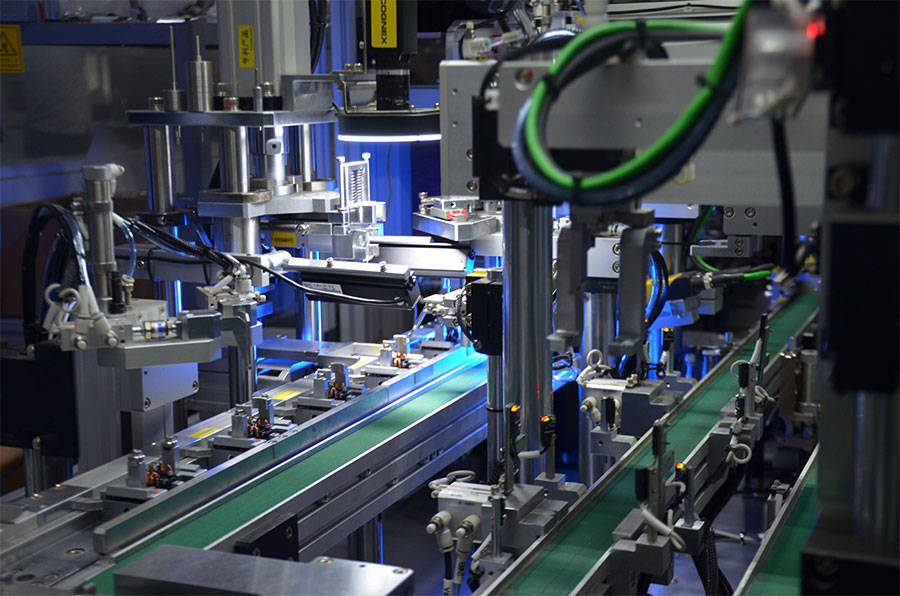

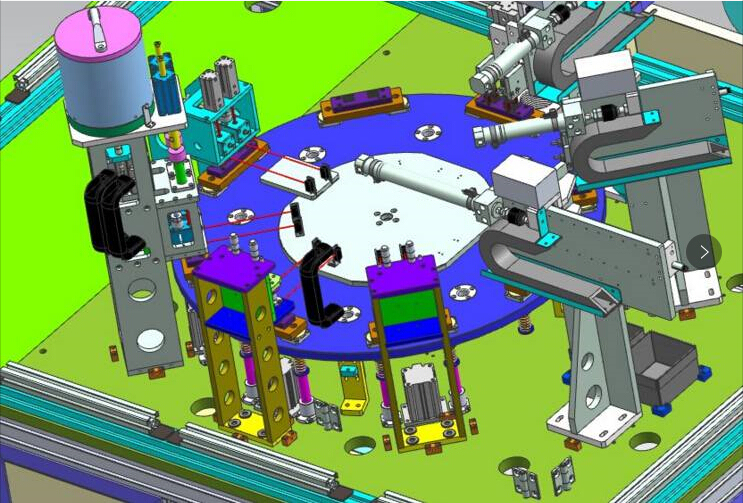

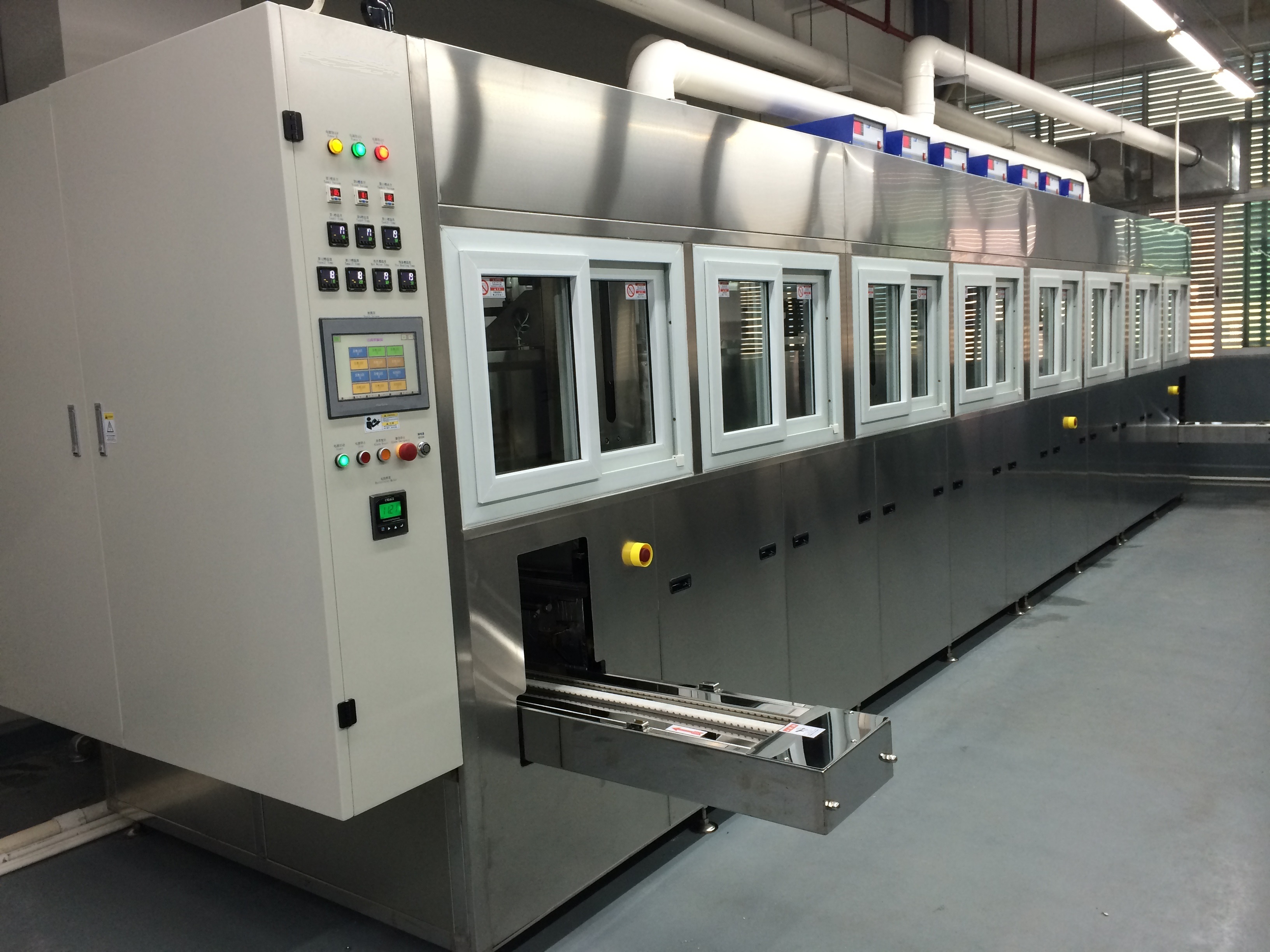

適用事例:(自動化設備)
