浮遊一体プラットフォーム

吸浮一体プラットフォーム YM-1300*800*42.5、吸着気泡浮上両用、自由に切り替え可能、操作が簡単

キーワード

エアフローティングシリーズプラットフォーム

所属分類

エアフローティングシリーズ吸着プラットフォーム

製品センター

関連製品

製品コンサルティング

製品の詳細

吸浮一体プラットフォームYM-1300*800*42.5のパラメータは以下の通りです：

プラットフォーム仕様：1300*800*42.5

プラットフォーム厚さ：42.5

パネル材質：アルミ合金

接続方式：フランジ

表面処理：硬質酸化処理

平坦度：0.20mm

表面・底板厚さ：2.0mm

吸気口径：50（底部開口）

浮き珠間隔：100*100mm

浮き珠直径：∅9mm

浮き珠突出面：1.5mm

銀美精工真空吸着プラットフォームの特徴：

銀美精工真空吸着プラットフォームはアルミハニカム構造で、アルミ合金材料を使用し、表面は非常に高い平坦度を持っています。本プラットフォームはアルミハニカム板の軽量、高強度、高剛性、曲げ・たわみ耐性などの利点に加え、高い平坦度、低たわみ値、大きな吸着力、耐擦傷・耐摩耗性などの利点も兼ね備えています。詳細な利点は以下の通りです：

1. 大面積で高い平坦度

銀美精工真空吸着プラットフォームの板面サイズは2100*3950mmまで対応可能（それ以上のサイズは連結可能）。非常に優れた平坦度とたわみ特性を持ち、平坦度は一般的に20ミクロン以内、最低で10ミクロンに達します。たわみ値は30kgの加重下で10ミクロン未満です。

2. 軽量で高い耐荷重性

銀美精工真空吸着プラットフォームは高品質のアルミハニカム構造を採用し、全てアルミ合金材料を使用しています。1平方メートルあたりの密度は約20〜30kgで、30kgの荷重でも変形しません。

3. 大きな吸引力と均一な吸引力

銀美精工真空吸着プラットフォームは最適化設計により、プラットフォームの各性能を損なうことなく、任意の位置で大きく均一な吸引力を実現しています。

4. 耐擦傷・耐摩耗性

銀美精工真空吸着プラットフォームの板面はフッ素樹脂PVDF粉体塗装、陽極酸化、硬質酸化など複数の処理工法があり、用途に応じて選択可能です。中でも硬質酸化処理は最も耐擦傷・耐摩耗性に優れ、表面硬度はHV500-700に達します。

5. カスタムメイド対応

銀美精工真空吸着プラットフォームはお客様のニーズに合わせてカスタムメイド可能で、プラットフォームの仕様寸法、穴径と穴間距離、吸気面積、吸気口径、吸気口数、接続方式、任意の区画分け、単独吸気または非吸気など全てカスタマイズ可能です。

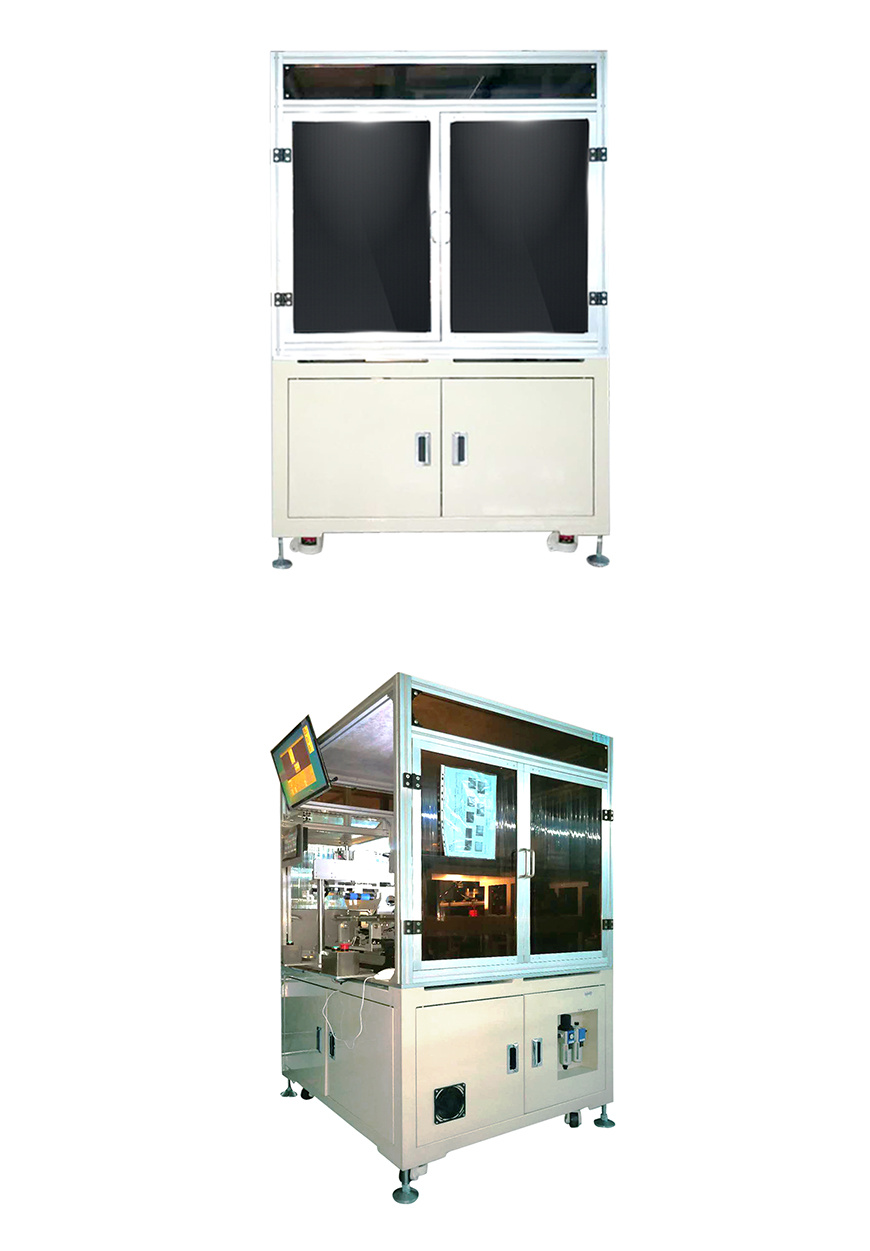

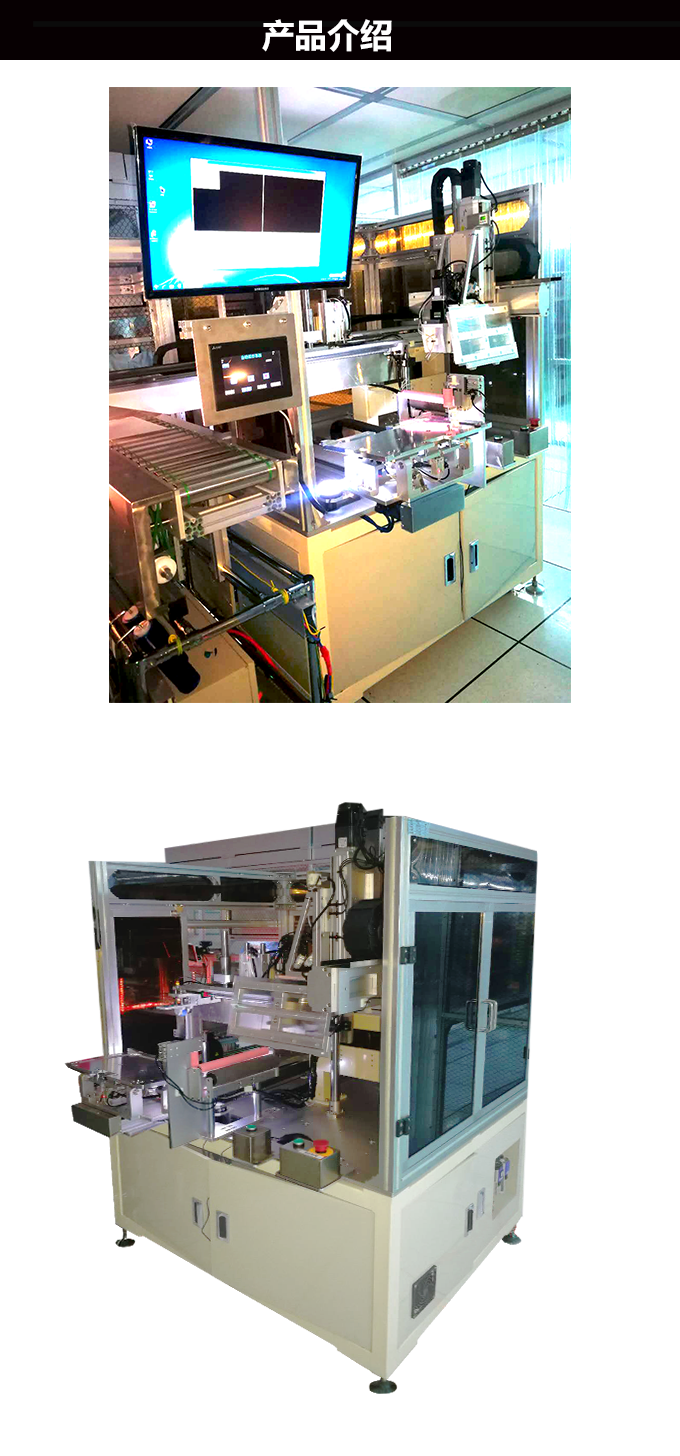

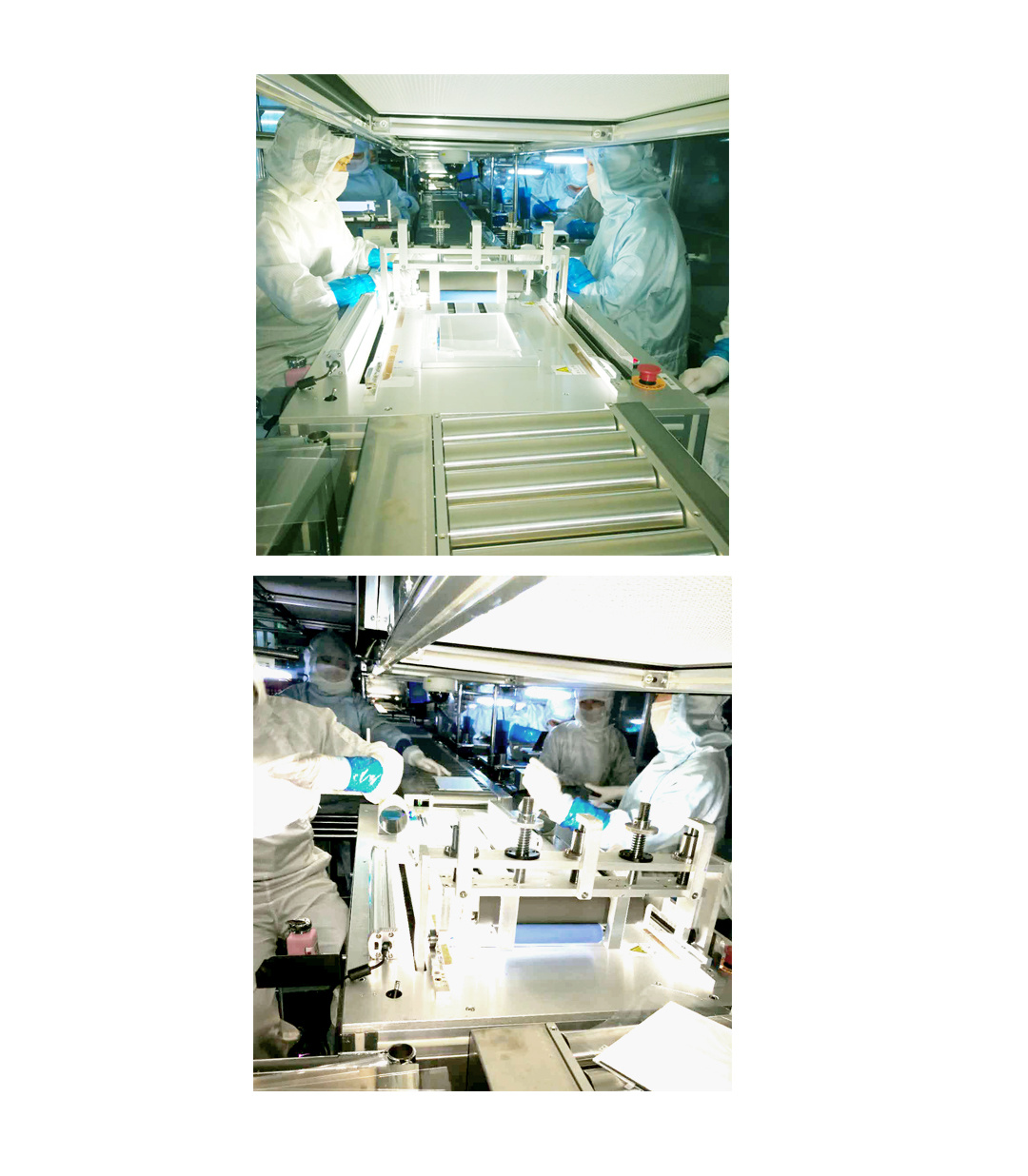

適用事例：（ガラス加工設備、自動化設備など）
