製品の詳細

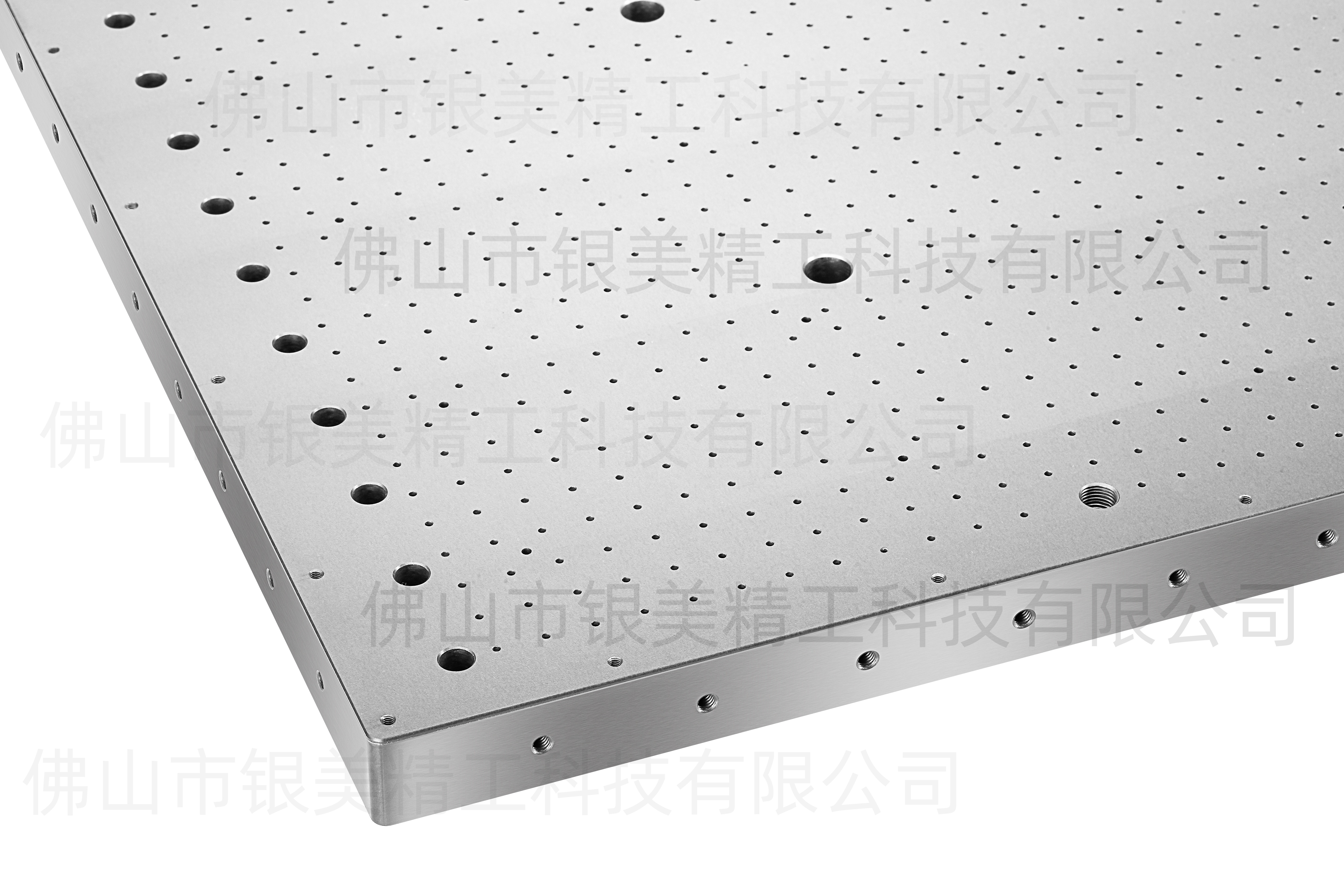

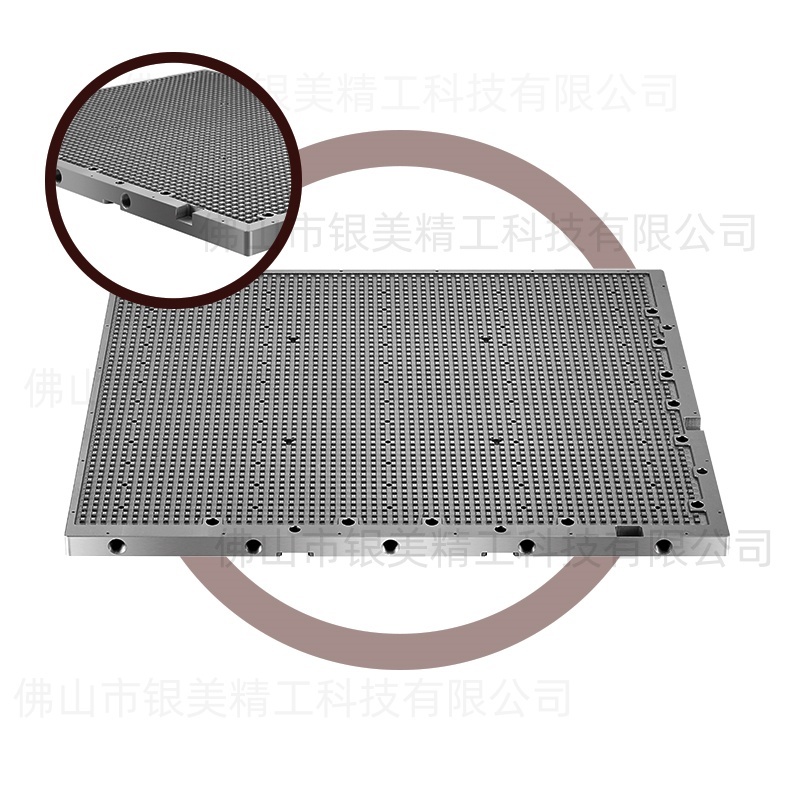

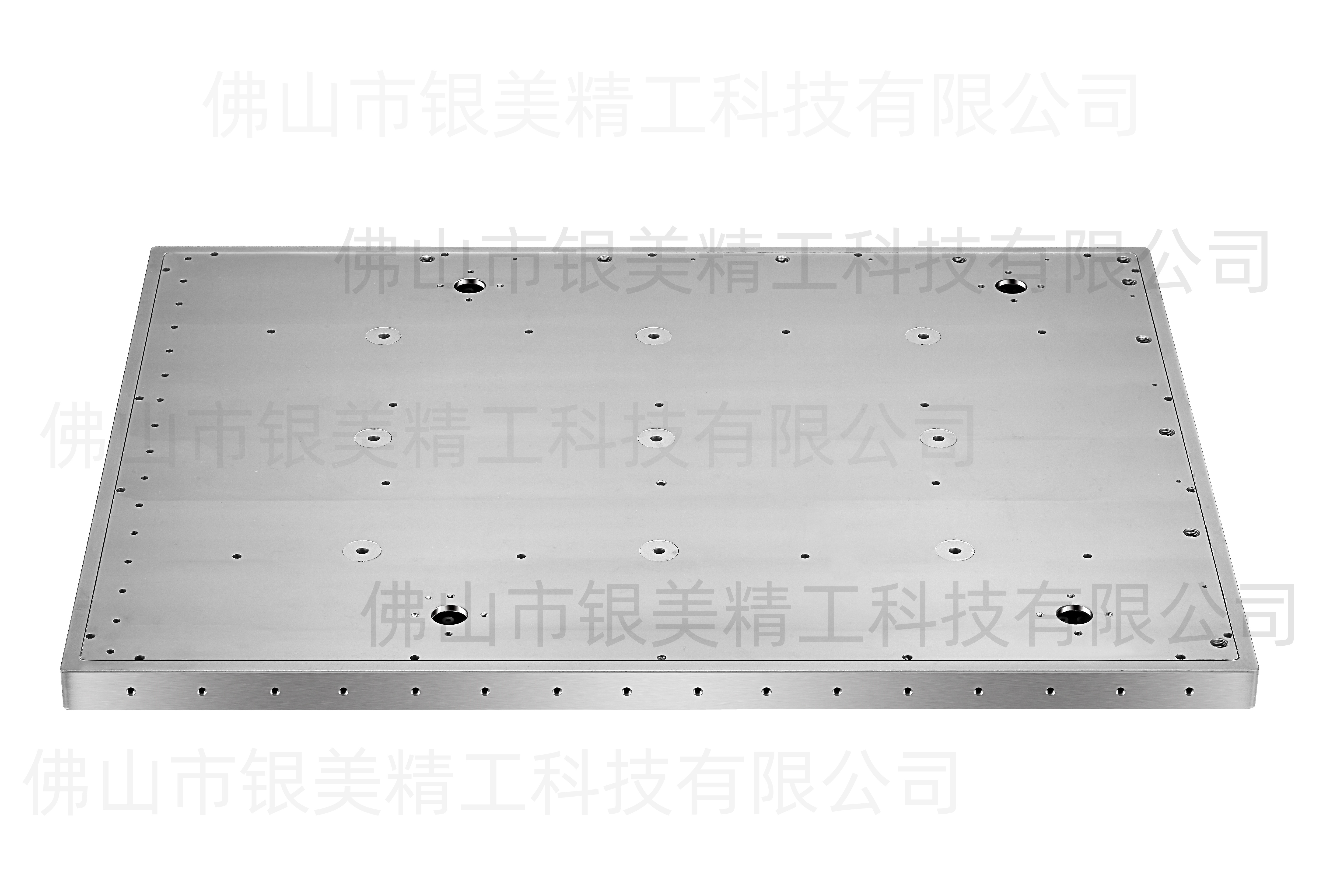

CNCシリーズ真空吸着テーブル
仕様のオンデマンドカスタマイズにより、特殊な作業条件にも対応
高効率で安定した把持能力。強力で均一な吸着力を実現。
ソリッドアルミニウム板加工による高い平坦度
軽量なサンドイッチ構造設計。
軽量かつ高い構造強度で、最大の空気流量を実現
表面のハードアノダイズ処理により、耐傷性・耐磨耗性に優れる
特殊製造プロセスによる安定した品質
1. 2つの動作方式
a. 独立式 : 真空ポンプと組み合わせて使用する吸着テーブル。
b. 一体式 : 真空ポンプ不要。正圧エア源に接続するのみで動作。
2. 仕様詳細
付属品 : シール条、圧板セット、吊り環、平行ピン、真空ポンプ。

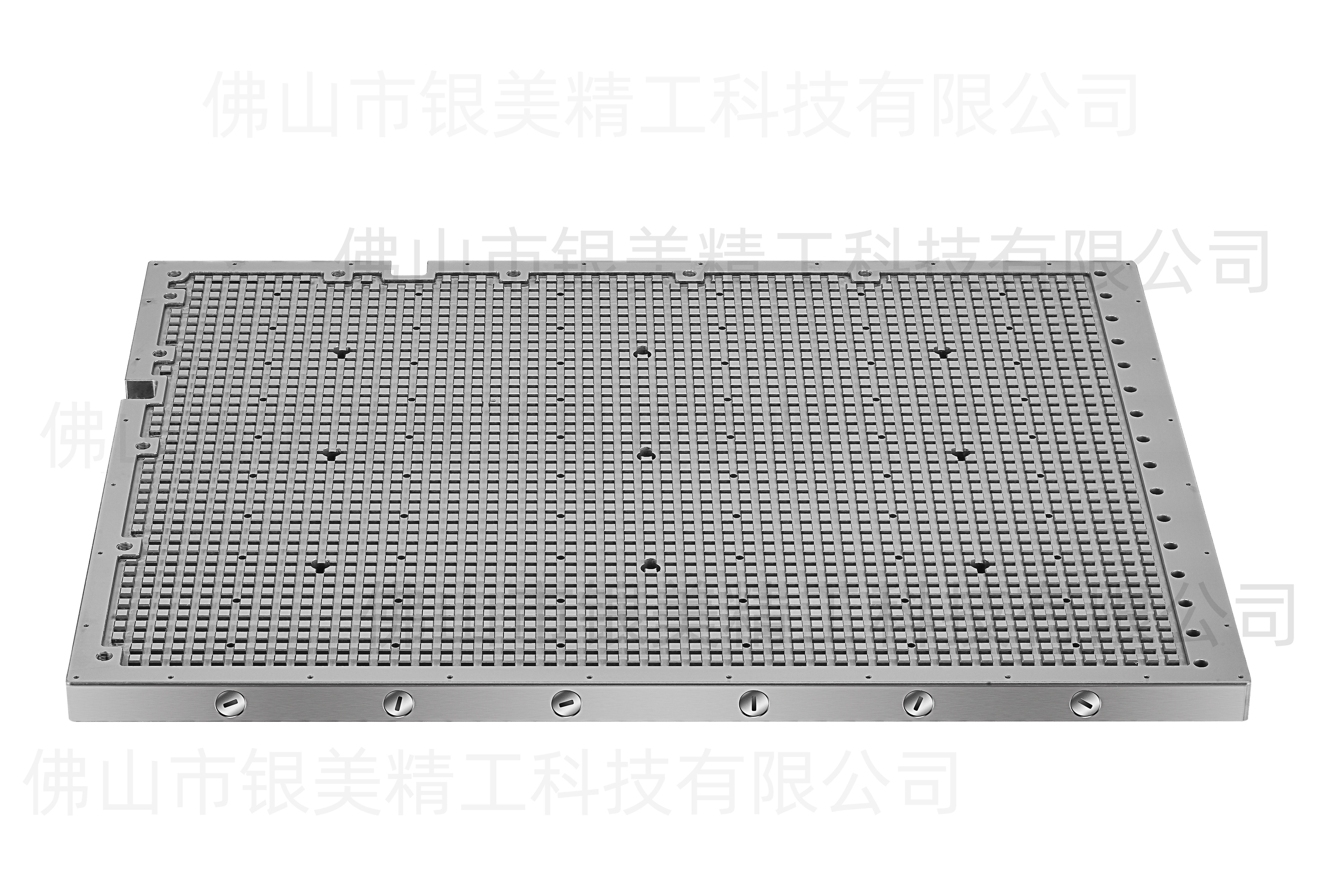

テーブル表面 : 16mm×16mm 方格配置。方格内は盲孔で、タップ加工可能。
平坦度精度 : 0.02mm を達成可能。
作動真空度 : 真空計が-70kPaを示せば作動可能。
接続部 : エア接続口にスライドスイッチ、Cタイプロック付クイックコネクターを装備。
製品材質 : 鋼材 / アルミニウム合金（黒/青）
標準供給規格（その他の規格は非標準カスタマイズ対応可）
---
### 銀美真空テーブル 技術パラメータ及びカスタマイズ
#### 銀美真空テーブル 技術パラメータ及び特性
| プラットフォーム規格 | プラットフォーム厚さ(mm) | パネル孔径(mm) | パネル孔ピッチ(mm) | パネル材質 | インターフェース方式 |
| :--- | :--- | :--- | :--- | :--- | :--- |
| 2500×1300×42.5 | 42.5 | 0.8 | 20 | アルミニウム合金 | フランジ |
| 表面処理 | 平坦度(mm) | パネル厚さ(mm) | 底板厚さ(mm) | 吸気口径(mm) |
| :--- | :--- | :--- | :--- | :--- |
| ハードアノダイズ | ≤0.10 | 2.0 | 2.0 | Φ50 |
#### お客様は以下の図に基づき上記パラメータをカスタマイズ可能
| プラットフォーム規格 | プラットフォーム厚さ(mm) | パネル孔径(mm) | パネル孔ピッチ(mm) | ゾーン分割 | インターフェース方式 |
| :--- | :--- | :--- | :--- | :--- | :--- |
| カスタマイズ可<br>MAX:4000×2100 | 25 / 35.5 / 42.5 / 53.5 / 75 | 0.8 / 1.0 / 1.5 / カスタマイズ可 | 10 / 20 / 30 | カスタマイズ可 | フランジ / 管用ねじ |
| 表面処理 | 平坦度(mm) | パネル厚さ(mm) | 底板厚さ(mm) | 吸気口径(mm) |
| :--- | :--- | :--- | :--- | :--- |
| ハードアノダイズ / 光アルミ / PVDF | ≤0.10 | 2.0 | 2.0 / 3.0 | Φ40 / Φ50 / Φ75 / カスタマイズ可 |
---
### 銀美真空テーブルの特徴

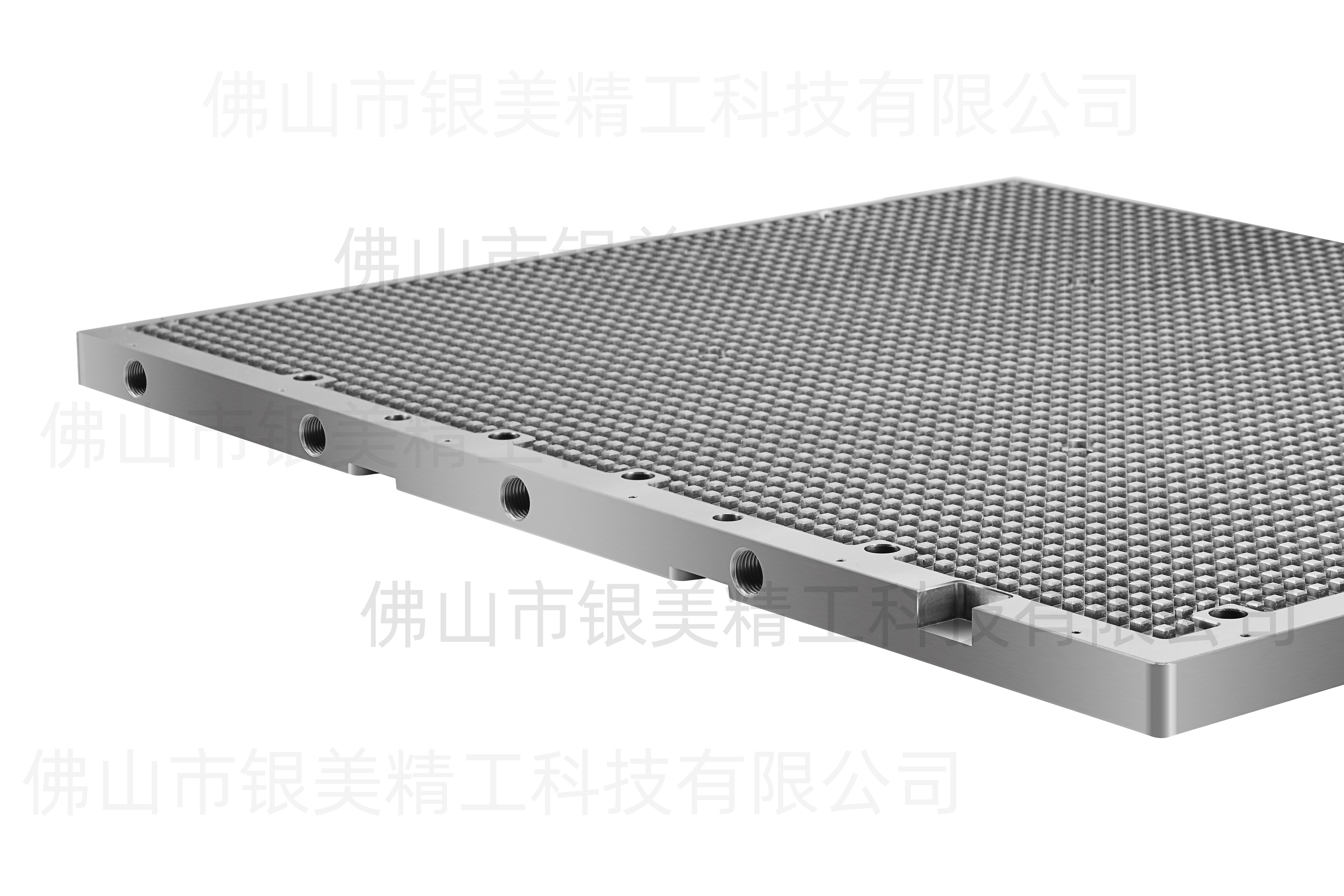

銀美真空テーブルはアルミハニカム構造を採用し、アルミニウム合金材で製造されており、表面は極めて高い平坦度を有しています。本プラットフォームは、アルミハニカム板が持つ軽量、高強度、高剛性、耐曲げ、耐たわみ性という利点に加え、高い平坦度、小さなたわみ値、強力な吸着力、耐傷性・耐磨耗性といった優れた特性を兼ね備えています。
詳細な利点は以下の通りです：
1. 大版面かつ高平坦度 : 版面サイズは最大4000×2100mm（このサイズを超える場合は接合対応）。優れた平坦度とたわみ性を誇り、平坦度は通常0.10mm以内、最小5umを実現。30kgfの荷重を加えてもたわみは0.10mm未満。
2. 軽量かつ高耐荷重 : 航空機級のアルミハニカム構造と全アルミ合金一体成型を採用。軽量設計でありながら、単点での耐荷重は60kg/㎡以上で変形しない、高い強度と安定性を両立。
3. 強力かつ均一な吸着力 : 最適化設計により、強力でロスのない吸着力を発揮。任意の位置で均一な吸着力を確保。
4. 耐傷性・耐磨耗性 : 表面は本色アノダイズまたはハードアノダイズ処理が可能。ハードアノダイズ処理は最も耐傷性・耐磨耗性に優れ、表面硬度は最高HV500に達します。
5. お客様カスタマイズ : お客様のご要望や提供図面に基づきカスタマイズいたします。
---
### FAQ よくある質問
一、カスタマイズサービスについて
Q1: 銀美真空テーブル製造有限公司ではどのようなタイプのカスタマイズサービスを提供していますか？
A: 当社では、サイズのカスタマイズ、材質の選択、吸着機能の設定など、真空吸着プラットフォームに関する包括的なカスタマイズサービスを提供しています。
Q2: カスタマイズプロセスはどのように始めればよいですか？
A: まずは当社営業担当までお問い合わせいただき、ご要求とご予算について初歩的にご相談ください。その後、専門のエンジニアが詳細なヒアリングと要件確認、初期方案の設計を担当いたします。
二、材質と規格について
Q3: カスタマイズ吸着テーブルにはどのような材質を選べますか？
A: 銀美では主にアルミニウム合金とステンレス鋼をご用意しています。
Q4: カスタマイズ吸着テーブルのサイズに制限はありますか？
A: 銀美のカスタマイズサービスの強みは柔軟性にあります。最大4000mm×2100mmサイズ（これを超える場合は接合対応）のテーブルを製造可能です。具体的なサイズは、実際の使用状況に基づいて決定する必要があります。
三、設計と機能について
Q5: 設計図のプレビューは提供可能ですか？
A: もちろんです。設計方案が確定次第、詳細な設計図面を提供しプレビューいただきます。
四、生産と納品について
Q6: カスタム製品の製造リードタイムはどれくらいですか？
A: 製造リードタイムは、製品の加工複雑度と当時の工場の受注状況によって異なりますが、通常、設計方案の確定と頭金のお支払い後、25～30営業日以内に完了します。生産進捗につきましては随時ご連絡いたします。
Q7: 製品の輸送と設置はどのように手配されますか？
A: 日本国内への輸送サービスを提供しております。お客様のご要望に応じて、専門の設置チームが現場での設置と調整を手配し、製品が順調に稼働するようサポートいたします。
五、アフターサービスについて
Q8: カスタム製品にはどのようなアフターサービスが付帯しますか？
A: すべてのカスタム製品に1年間の保証サービスを提供しています。
