切断機吸着プラットフォーム

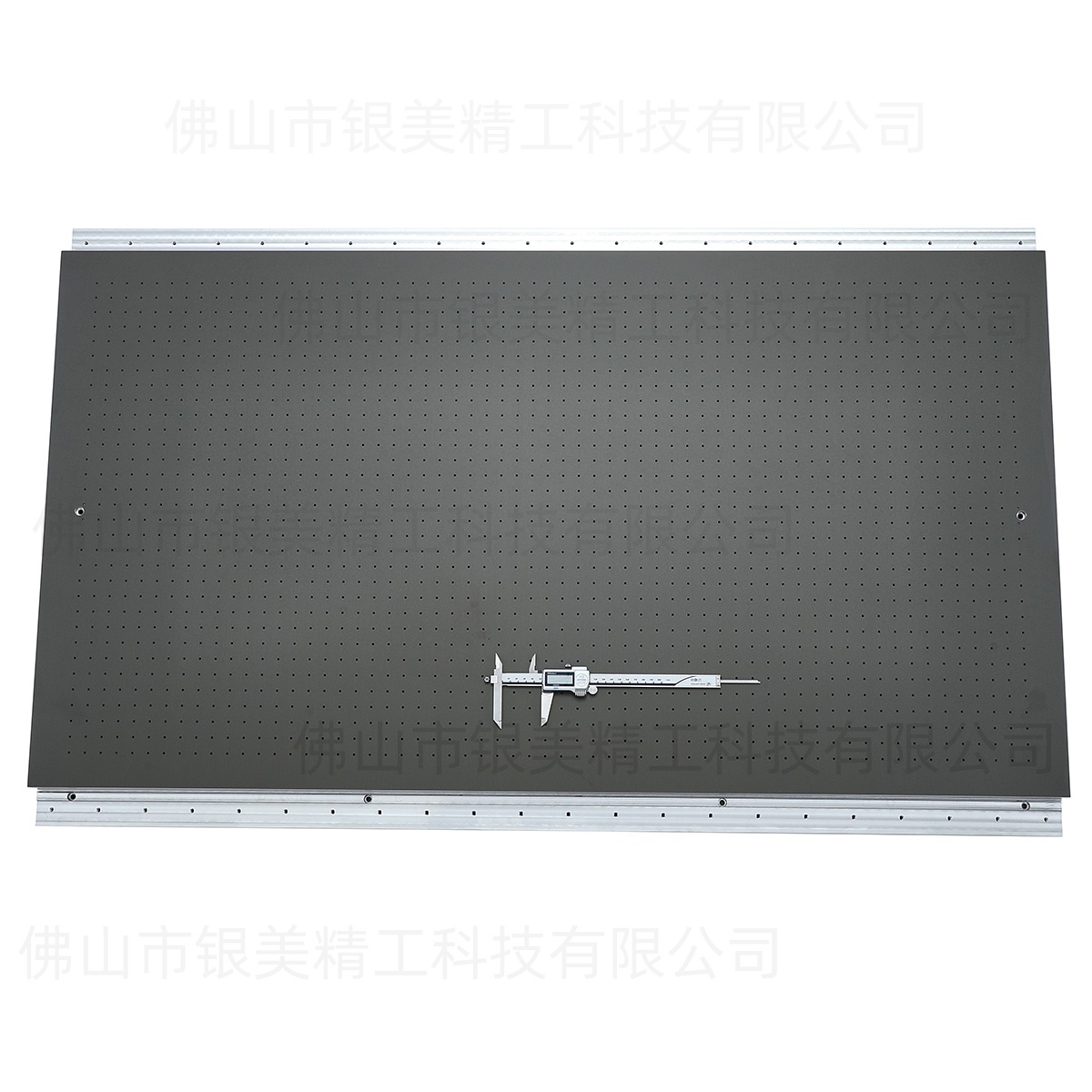

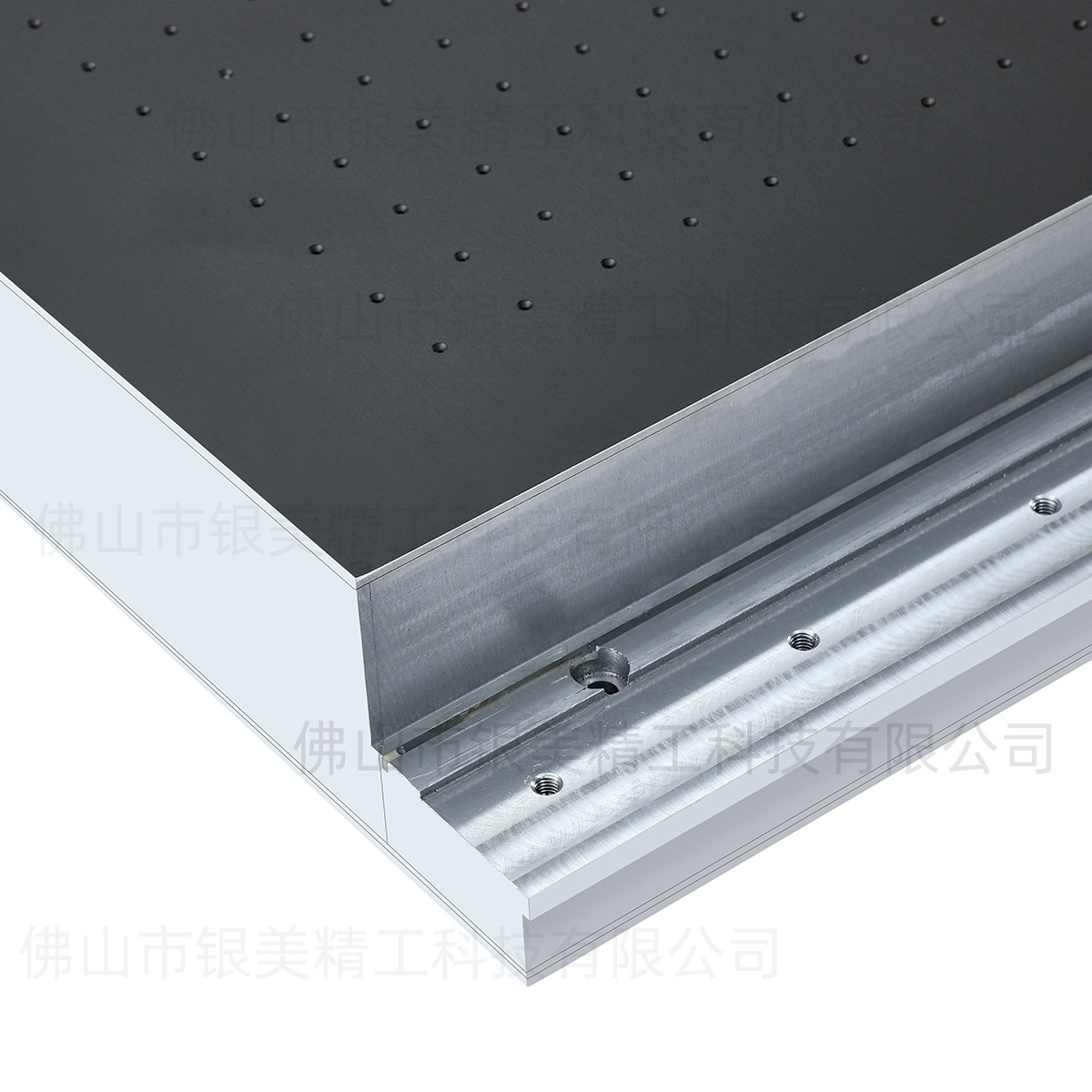

切断機吸着プラットフォーム1300*1000*66.5(正面ガイドレール-型材断面口封止)
キーワード
切断機シリーズ吸着プラットフォーム
製品の詳細
切断機吸着プラットフォーム1300*1000*66.5正面ガイドレールのパラメータは以下の通りです:
銀美吸着台 仕様 |
銀美吸着台の厚さ | パネルの穴径
|
パネルの穴間距離 |
パネルの材質 |
接続方式 |
1300*1000*66.5 | 66.5 | 2.0
|
20 |
合金アルミニウム |
フランジ |
表面処理
|
平坦度(mm) |
パネルの厚さ |
底板の厚さ |
吸気口径 |
|
硬質酸化処理
|
≤0.20 | 2.0 |
2.0 |
Φ50 |

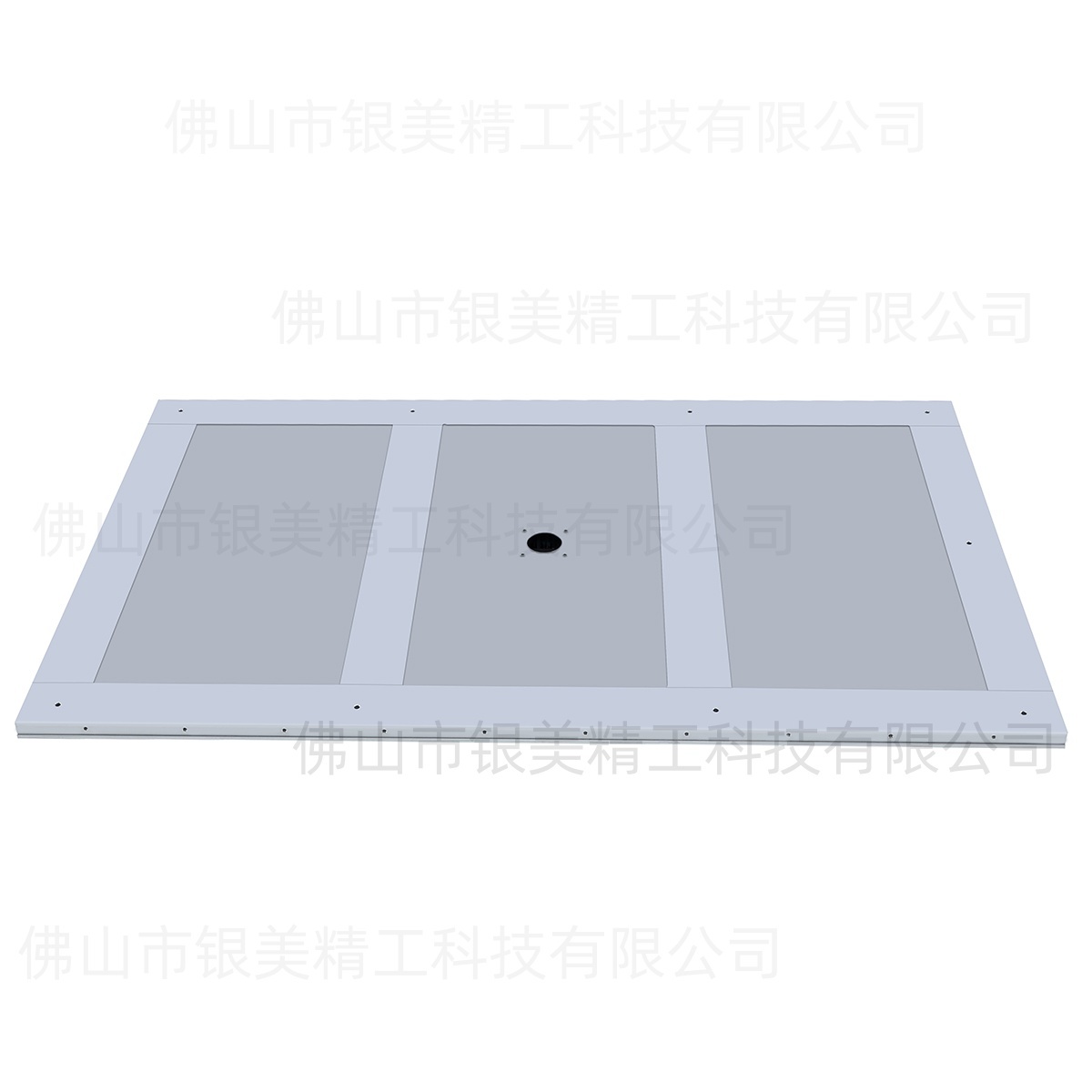

上記のパラメータはお客様が下図に基づいて自由に DIY
銀美吸着台 仕様
|
銀美吸着台の厚さ | パネルの穴径 |
パネルの穴間距離 |
パネルの材質 |
接続方式 |
1300*1000*66.5 カスタマイズ可能 |
25.0 35.5 42.5 53.5 |
1.0 |
15 |
合金アルミニウム |
フランジ |
1.5 |
20 |
|
ねじ口 |
||
2.0 |
|
|
|
||
表面処理 |
平坦度(mm) |
パネルの厚さ |
底板の厚さ |
吸気口径 |
|
硬質酸化処理 |
≤0.20 |
2.0 |
2.0 |
Φ50 Φ40 Φ30 カスタマイズ可能 |
|
光沢アルミ |
|
|
|
|
|
|
|
|
|
|
銀美精工真空吸着プラットフォームの特徴:

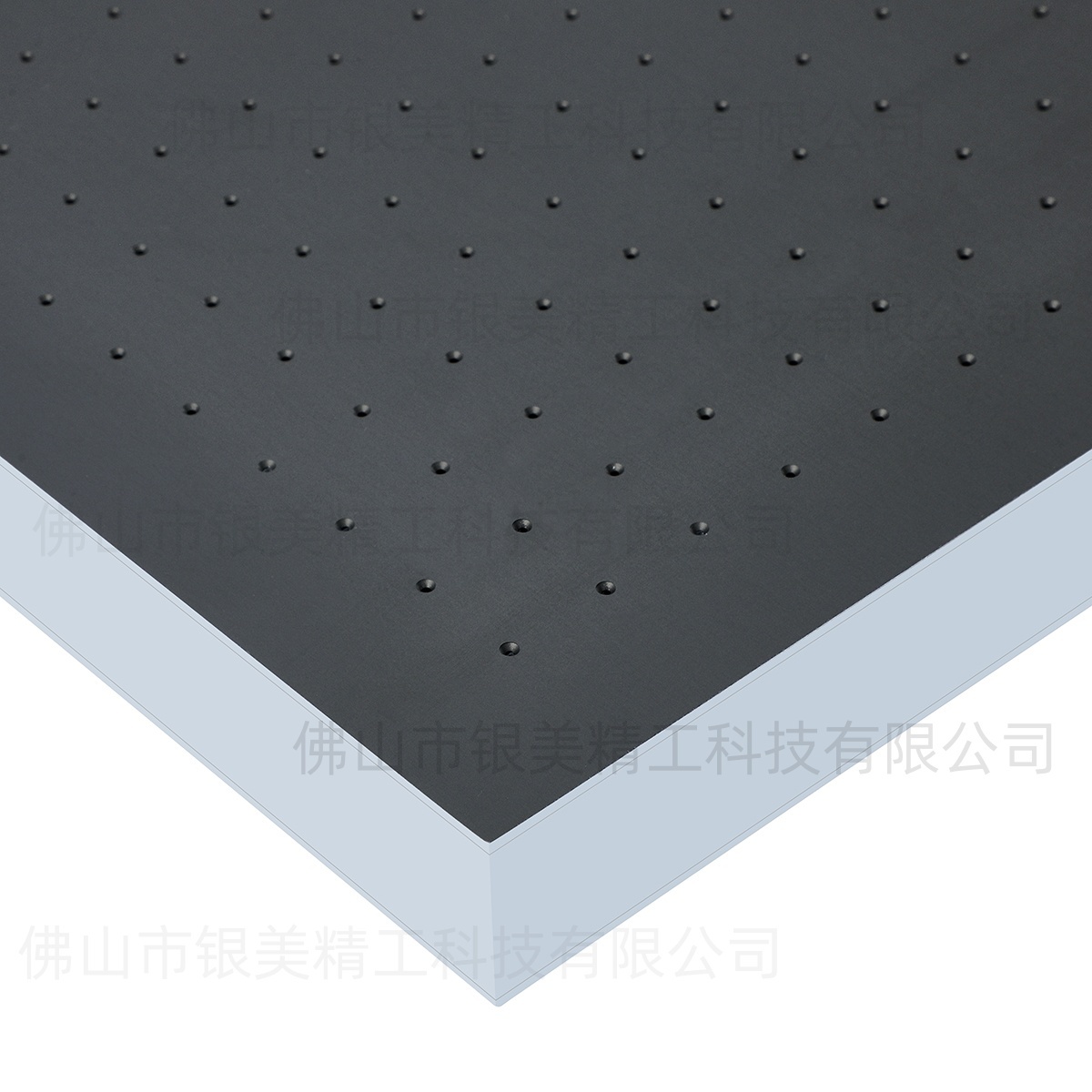

銀美精工真空吸着プラットフォームはアルミハニカム構造で、アルミ合金材料を使用し、表面は非常に高い平坦度を持っています。本プラットフォームはアルミハニカム板の軽量、高強度、高剛性、曲げ・たわみ耐性などの利点に加え、高い平坦度、低たわみ値、大きな吸着力、耐擦傷・耐摩耗性などの利点も兼ね備えています。詳細な利点は以下の通りです:
1. 大きな板面の高い平坦度
銀美精工真空吸着プラットフォームの板面サイズは最大で 2100*3950mm(これを超えるサイズは連結可能)。非常に優れた平坦度とたわみを持ち、平坦度は一般的に20ミクロン以内に制御され、最低で10ミクロンに達します。たわみ値は30kgの加重下で10ミクロン未満です。
2. 軽量で高い耐荷重性
銀美精工真空吸着プラットフォームは高品質のアルミハニカム構造を採用し、全てアルミ合金材料を使用しており、1平方メートルあたりの密度は 約25〜35kgです。30kgの荷重でも変形しません。
3. 大きな吸引力と均一な吸引力
銀美精工真空吸着プラットフォームは最適化設計により、プラットフォームの各性能に影響を与えず、任意の位置で大きく均一な吸引力を実現しています。
4. 耐擦傷・耐摩耗性
銀美精工真空吸着プラットフォームの板面は複数の処理工法があり、フッ素樹脂 PVDF粉体塗装、陽極酸化、硬質酸化があり、実際のニーズに応じて選択可能です。中でも硬質酸化処理は最も耐擦傷・耐摩耗性に優れ、表面硬度はHV500-700に達します。
5. カスタムメイド対応
銀美精工真空吸着プラットフォームはお客様のニーズに応じてオーダーメイド可能で、プラットフォームの仕様サイズ、穴径と穴間距離、吸気面積、吸気口径、吸気口数、接続方式、任意の区画分け、単独吸気または非吸気など全てカスタマイズ可能です。

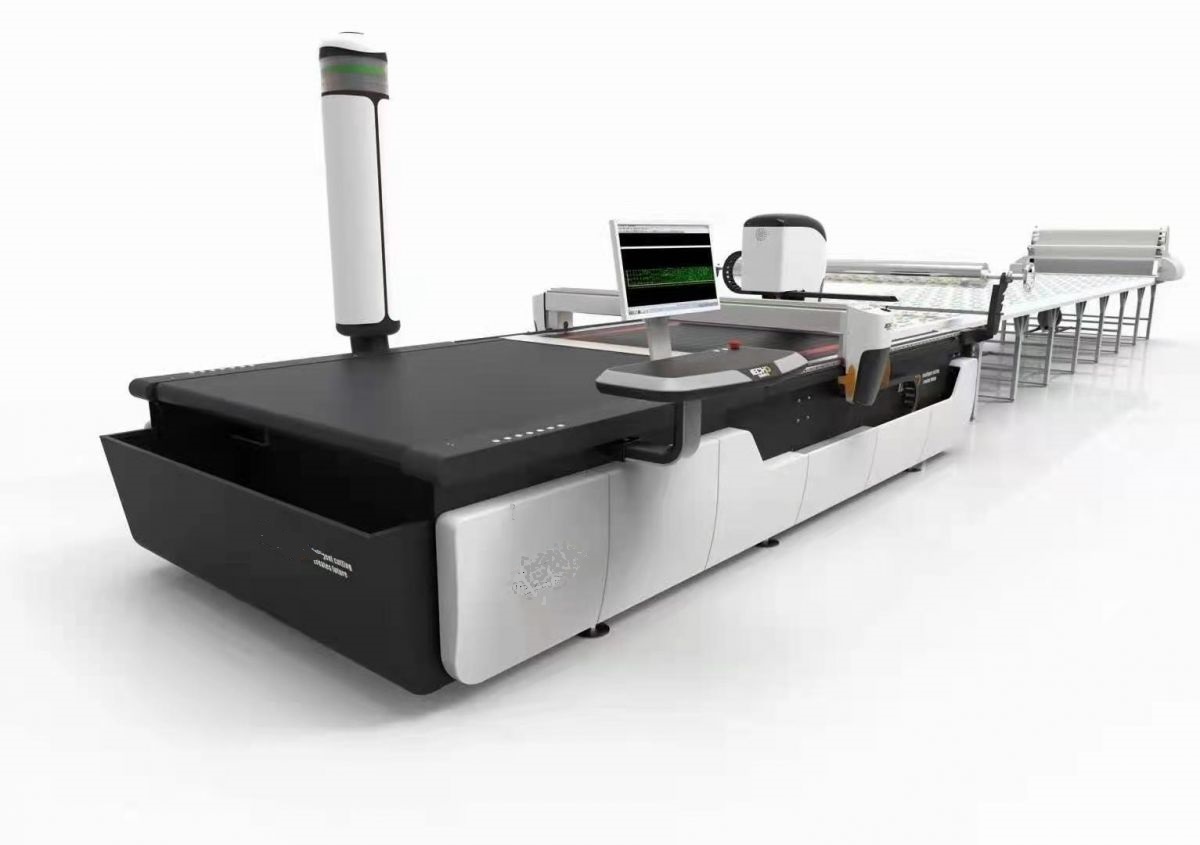

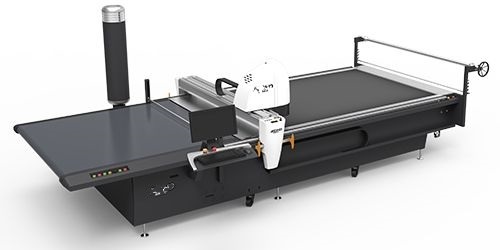

適用事例:(デジタル切断機、数値制御裁断機など)
