プリンター吸着プラットフォームです

UVタブレットプリンター吸着プラットフォーム、階段の穴1*5です;目盛りです;穴を特定します


キーワード

プリンターシリーズ吸着プラットフォームです



製品の詳細

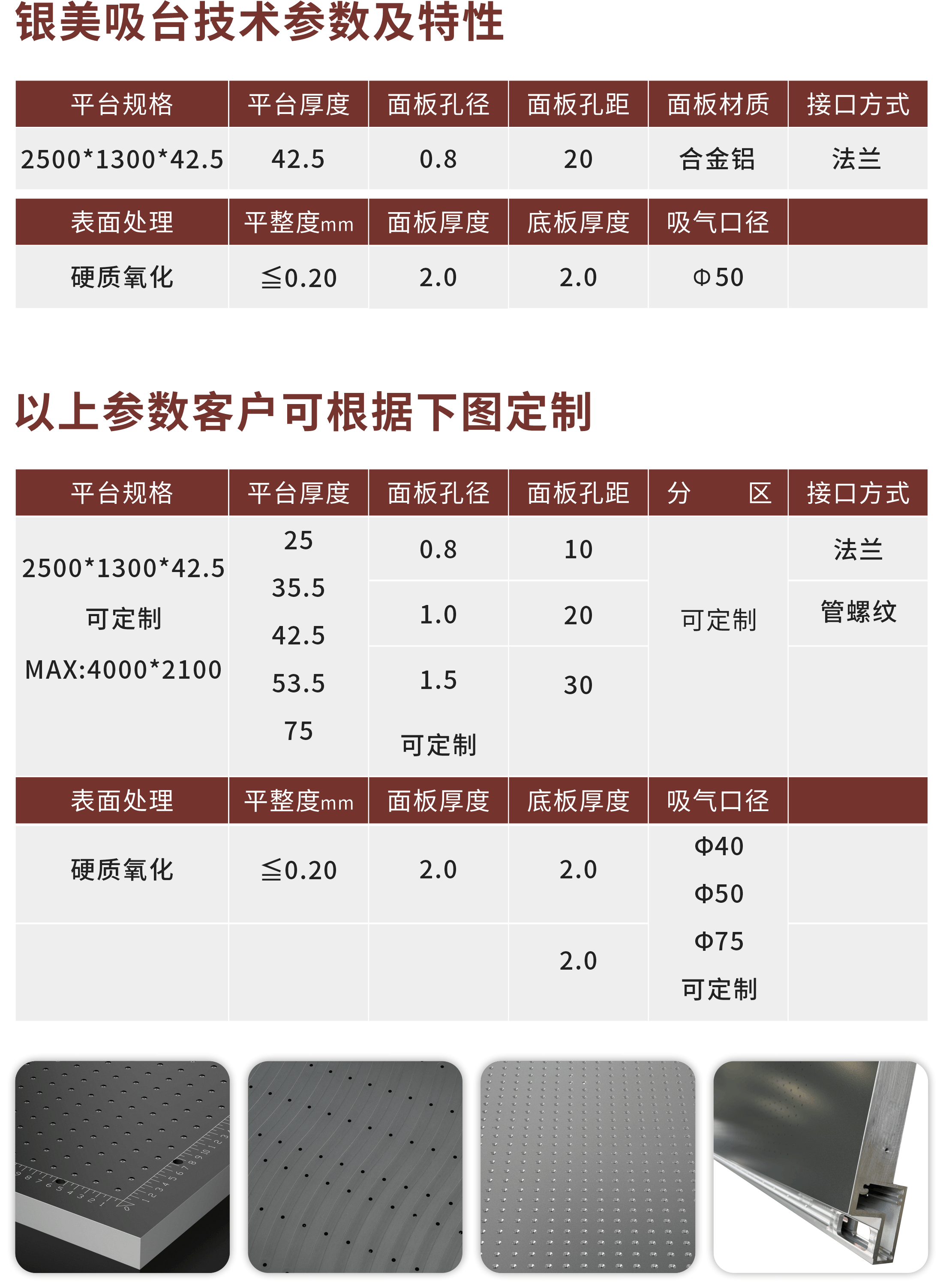

タブレットプリンター真空吸着プラットフォームym-900 *600*35.5銀米真空吸着プラットフォームですパラメータ:です。

吸着テーブル寸法

吸着プラットフォーム厚さです

穴寸法

パネルピッチです

パネル材質です

インタフェース方式です

900 * 600 * 35.5

35.5

1.5



20

アルミニウム合金です

フランジ

表面処理です

平面度MM

天面の厚さ

底板の厚さ

吸气口径



硬質酸化です

0.15

2

2

Φ50



上記のパラメータは、顧客がDlY



吸着テーブル寸法

吸着プラットフォーム厚さです

穴寸法

パネルピッチです

パネル材質です

インタフェース方式です

900 * 600 * 35.5

カスタマイズ可能です

25.0

35.5

42.5

53.5

1.0

15

アルミニウム合金です

フランジ

1.5

20



螺口

2.0







表面処理です

平面度MM

天面の厚さ

底板の厚さ

吸气口径



硬質酸化です

< 0.30

2

2.0

Φ50

Φ40

Φ30

カスタマイズ可能です



光アルミニウム





2.0



















銀美精工真空吸着プラットフォームの特徴です:



銀美精工真空吸着プラットフォームはアルミハニカム構造で、アルミニウム合金材料で作られ、表面は極めて高い平らさを持っています。本プラットフォームはアルミハニカム板の軽量、高強度、剛度、耐カーブ、耐撓性などの利点のほか、平らさ、小さいたわみ値、吸着力、耐摩耗性などの利点を持っています。メリットの詳細は以下の通りです。

1.大きい板は高い平らです

銀美精工真空吸着平台板面寸法は最大2100*3950mmまで(この寸法を超えるものは接合可能)できます。優れた平らさとたわみ、平らさは一般的に20糸以内に制御され、最低10糸に達することができます;たわみ値は30 kgの力で10糸未満です。

2.質量が軽くて大きいです。

銀美精工真空吸着プラットフォームは良質のアルミニウムハニカム構造を採用して、すべてアルミニウム合金材料を使用して、1平方メートルあたりの密度は25-35キログラムぐらいです。耐荷重30 kg変形しません。

3.吸引力が均等になります

銀美精工真空吸着プラットフォームは最適設計を経て、プラットフォームの各性能が影響を受けないことを保証することができて、またプラットフォームの任意の位置の吸引力を均一にすることができます。

4.耐摩耗性です

銀美精工真空吸着平台板面は多種の処理プロセスがあって、それぞれフッ素炭素PVDFは粉を噴いて、陽極酸化、硬質酸化で、実際の必要によって選んで選んで、その中で硬質酸化プロセスは最もこすって摩耗に強いことに抵抗することができて、その表面硬度はhv500-700に達することができます。

5カスタマー・カスタマイズ

銀美精工真空吸着プラットフォームはお客様のニーズに合わせてカスタマイズすることができます。プラットフォームのサイズ、開口部、開口距離、吸気面積、吸気口径、吸気口数、インターフェイス方式、任意のパーティション、吸気単体、吸気なしなどカスタマイズできます。

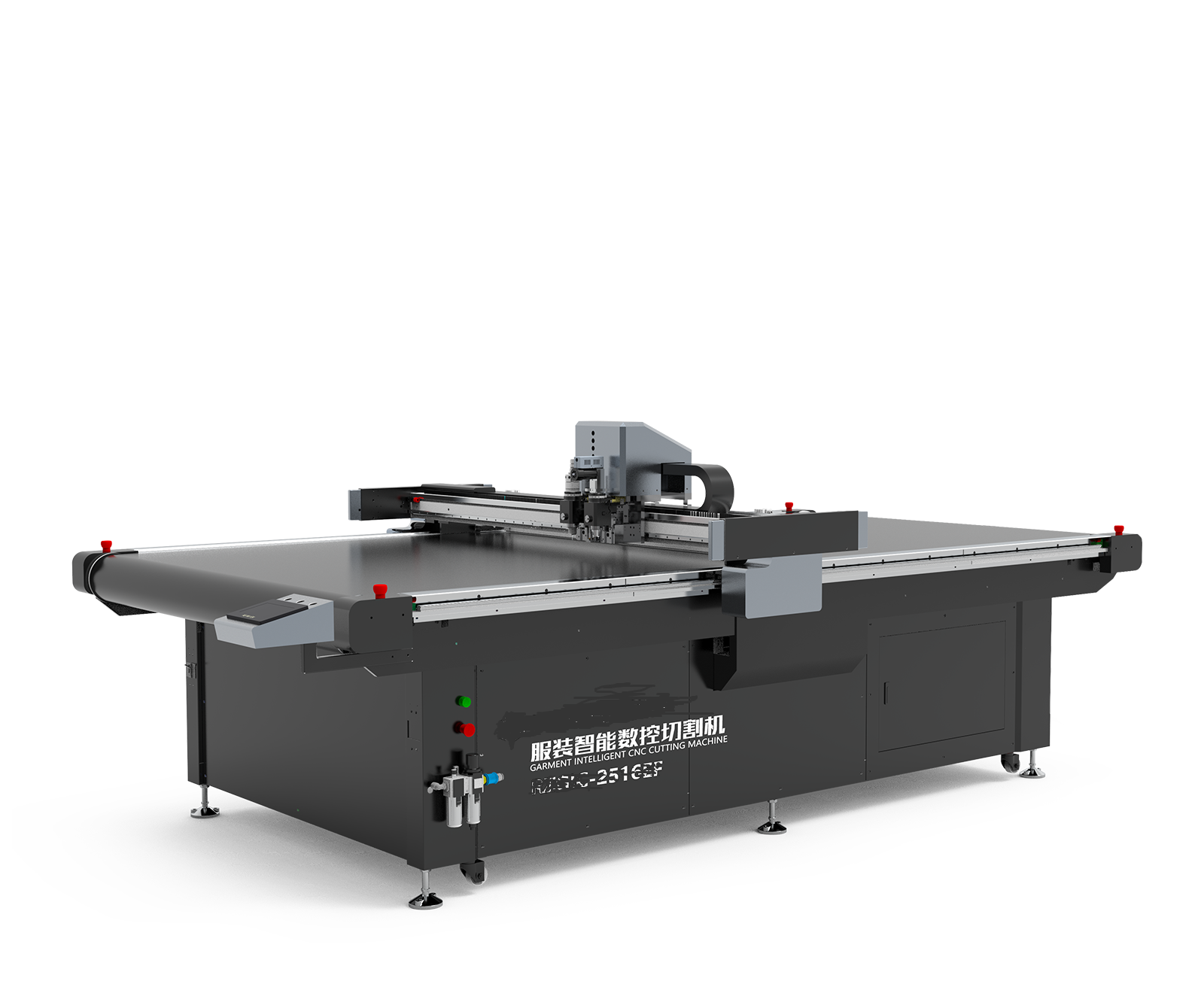

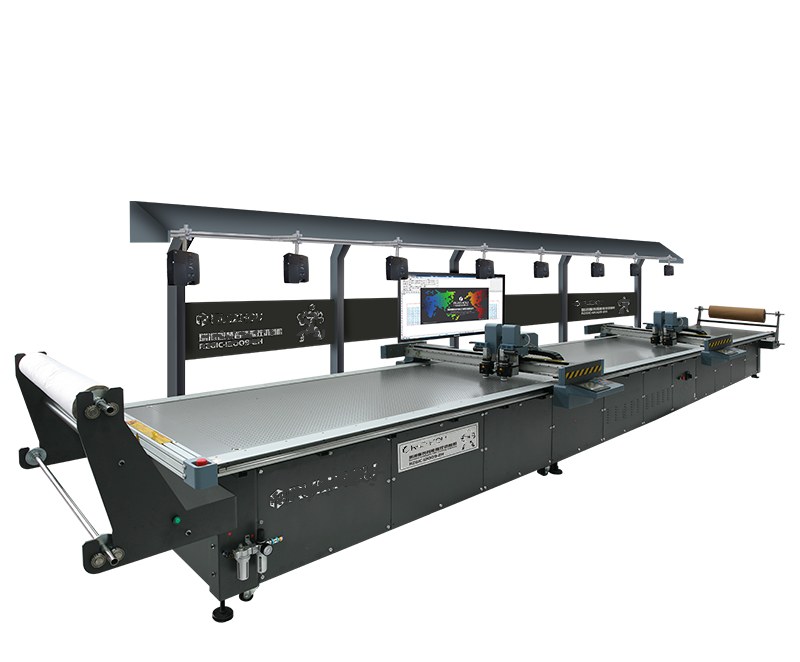

応用例(フラットパネルデジタルジェットプリンター、巻物デジタルジェットプリンター)



仏山銀美真空吸着プラットフォームの内部構造ビデオ
